Нарезание метрической резьбы на токарном станке
Нарезание метрической резьбы на токарном станке — одна из базовых операций токарной обработки, применяемая при изготовлении валов, втулок, шпилек, гаек, переходников, крепёжных элементов и деталей машин.
Качество резьбы зависит не только от станка, но и от правильно выбранного инструмента: резца, метчика, плашки или сменной резьбовой пластины. Важны профиль, шаг резьбы, материал заготовки, жёсткость системы, режимы резания и точность настройки.
Нарезать резьбу на токарном станке можно несколькими способами. На практике чаще всего используют три группы металлорежущего инструмента: токарные резцы, метчики и плашки, а также резьбовые твердосплавные пластины. Каждый способ имеет свои ограничения по точности, производительности и экономике обработки.
Для единичных работ часто достаточно метчика или плашки. Для точной токарной обработки и серийного производства применяют резьбовые резцы и сменные пластины, особенно на станках с ЧПУ, где требуется стабильная геометрия профиля, повторяемость и минимальное время переналадки.
Содержание:
Основные способы нарезания резьбы на токарном станке
Способы нарезания резьбы на токарном станке можно разделить на три основные группы. Различие между ними заключается в типе инструмента, производительности, точности профиля и удобстве применения в конкретных производственных условиях.
Метчик или плашка
Простой способ для внутренней и наружной резьбы. Подходит для единичных операций, ремонта, небольших партий и работ, где не требуется высокая производительность.
Токарный резец
Применяется для нарезания наружной и внутренней резьбы с заданным профилем. Требует точной настройки станка, подачи, угла профиля и контроля проходов.
Резьбовая пластина
Современное решение для ЧПУ и серийной обработки. Сменная пластина обеспечивает стабильный профиль резьбы, стойкость и быструю замену режущей кромки.
Выбор способа зависит от задачи. Для разовой операции можно использовать метчик или плашку. Для точной резьбы на ответственных деталях рациональнее применять резец или твердосплавную резьбовую пластину с подходящим профилем.

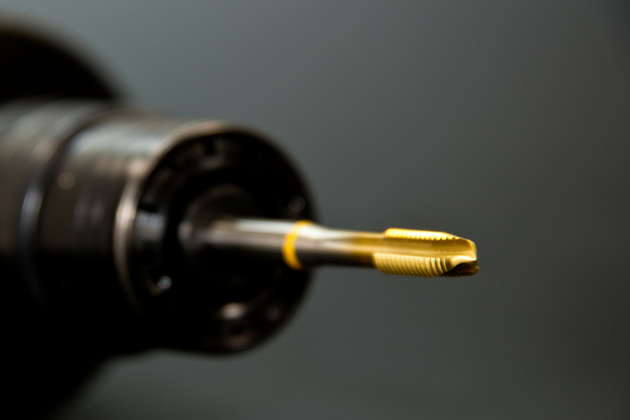

Нарезание резьбы метчиком или плашкой
Нарезание резьбы метчиком или плашкой считается одним из самых простых способов. Метчик применяется для внутренней резьбы, плашка — для наружной. На токарном станке этот метод используют при небольших объёмах работ, когда важна простота, а не максимальная производительность.
Главное ограничение метода — невысокая скорость обработки. Нарезание резьбы метчиком на токарном станке выполняется на малых оборотах, а часть операций может требовать ручного контроля. При работе важно обеспечить соосность инструмента и отверстия, иначе возрастает риск перекоса, срыва профиля или поломки метчика.
Метчик и плашка подходят, если:
- нужно выполнить единичную или мелкосерийную операцию;
- резьба имеет стандартный шаг и распространённый диаметр;
- требования к производительности невысокие;
- обработка выполняется на универсальном оборудовании;
- стоимость инструмента должна быть минимальной.
Нарезание резьбы токарным резцом
Нарезание резьбы токарным резцом применяется при обработке наружных и внутренних резьбовых поверхностей. Форма режущей части, угол профиля и качество заточки напрямую определяют геометрию витков. Для метрической резьбы используется профиль с углом 60°.
Резьбовой токарный резец снимает металл постепенно, за несколько проходов. При этом станок должен обеспечивать синхронизацию вращения шпинделя и продольной подачи суппорта. Ошибки в настройке подачи или профиля инструмента приводят к нарушению шага, неточному профилю и ухудшению качества резьбы.
При нарезании метрической резьбы резцом важно контролировать угол профиля, вылет инструмента, высоту установки по центру детали, глубину прохода и жёсткость крепления. Даже качественный резец не даст стабильного результата при вибрации или неправильной установке.
Для таких операций используют токарные резцы, резьбовые державки и специализированные вставки. На универсальных станках результат во многом зависит от квалификации токаря, а на ЧПУ — от программы, инструмента и режимов резания.
Резьбовые твердосплавные пластины для метрической резьбы
Современный способ нарезания метрической резьбы — применение сменных твердосплавных пластин. Такие пластины устанавливаются в резьбовые державки и используются для наружной или внутренней обработки. Для метрической резьбы применяются пластины с профилем ISO.
Сменные резьбовые пластины могут быть полного или частичного профиля. Пластины полного профиля формируют не только боковые стороны витка, но и вершину резьбы, что помогает получить стабильную геометрию по стандарту. Это особенно важно при серийном производстве и изготовлении ответственных деталей.
Пластины полного профиля
Формируют профиль резьбы полностью, включая вершину витка. Подходят для конкретного шага и обеспечивают высокую повторяемость.
Пластины частичного профиля
Более универсальны по диапазону шагов, но могут требовать дополнительного контроля вершины и качества профиля резьбы.
На станках с ЧПУ резьбовые твердосплавные пластины особенно эффективны. Программа задаёт траекторию, глубину проходов и подачу, а пластина обеспечивает стабильную режущую геометрию. Это снижает риск брака и ускоряет обработку партии.
В каталоге АЕМСИ можно подобрать резьбовые пластины, включая решения для метрической резьбы ISO, а также резьбовые державки для токарной обработки.
Что влияет на стоимость нарезания резьбы
Стоимость нарезания резьбы на токарном станке зависит от сложности детали, типа резьбы, материала заготовки, требуемой точности и выбранного инструмента. Чем выше требования к профилю и повторяемости, тем важнее использовать качественный инструмент и стабильное оборудование.
Если обработка выполняется на универсальном станке, на цену влияет время настройки, количество проходов, переустановка инструмента и квалификация оператора. Например, нарезание правой и левой резьбы на одной партии может требовать переналадки, что увеличивает время операции.
На стоимость резьбонарезания влияют:
- наружная или внутренняя резьба;
- правая, левая, метрическая, дюймовая или модульная резьба;
- материал заготовки и его обрабатываемость;
- требуемый класс точности;
- количество деталей в партии;
- тип инструмента и его стойкость;
- время настройки станка и контроля готовой резьбы.
Модульная резьба на токарном станке применяется реже, например при изготовлении червяков для червячных передач. Такие операции обычно требуют более точной подготовки, поэтому могут стоить дороже стандартной метрической резьбы.
Как снизить стоимость нарезки резьбы
Снизить стоимость резьбонарезания можно за счёт правильного выбора инструмента и сокращения времени обработки. Качественные резьбовые пластины обеспечивают стабильный профиль, выдерживают высокие нагрузки и позволяют быстрее обрабатывать партию деталей без частой замены режущей кромки.
Экономия достигается не только за счёт цены инструмента, но и за счёт меньшего количества брака, стабильной геометрии, сокращения простоев станка и предсказуемого ресурса режущей кромки. Это особенно важно при серийной токарной обработке на ЧПУ.
Для производственного участка выгоднее считать не только цену пластины, но и стоимость одной готовой детали: ресурс кромки, время цикла, количество переналадок, процент брака и стабильность профиля резьбы.
ООО «АЕМСИ» предлагает купить резьбовые пластины для нарезания метрической резьбы, а также подобрать резьбовые державки, токарный инструмент и другую оснастку для металлообработки.
Нужно подобрать пластины для нарезания метрической резьбы?
Специалисты АЕМСИ помогут выбрать резьбовые пластины и державки под тип резьбы, шаг, материал заготовки, станок и требования к точности обработки.
