Как выбрать оборудование для заточки инструмента

Многие предприятия выбирают замену изношенного инструмента, потому что ручная заточка требует опыта и не всегда даёт повторяемый результат. Но при правильно подобранном заточном станке можно восстанавливать режущую кромку точнее, быстрее и безопаснее. Особенно это важно для участков, где регулярно используются сверла по металлу, фрезы, токарные резцы и другой инструмент.

Ниже разберём классификацию заточного оборудования, отличия стандартных, универсальных, специализированных и ЧПУ-станков, а также критерии выбора оборудования под конкретное производство.

Классификация заточного оборудования

Заточные станки — это оборудование для восстановления режущих граней фрез, сверл, метчиков, резцов, разверток и другой станочной оснастки. По принципу работы они близки к шлифовальным станкам, но предназначены не для обработки заготовки, а для восстановления геометрии самого инструмента.

По способу обработки заточные станки можно разделить на две основные группы:

На практике чаще используется механическая абразивная обработка: она быстрее, доступнее по стоимости, проще в обслуживании и при правильном выборе станка обеспечивает достаточную точность заточки. Именно эту группу оборудования чаще всего рассматривают при оснащении производственного участка.

Стандартные заточные станки

Стандартный настольный заточной станок — это компактное оборудование с одним, двумя или несколькими шлифовальными кругами. Такие модели подключаются к электросети и применяются в небольших мастерских, ремонтных зонах, инструментальных участках и на производстве для простых операций.

Классические точильно-шлифовальные станки удобны для базовой правки, грубой заточки и вспомогательных работ, но при промышленном применении имеют ряд ограничений:

Плюсы стандартных станков — доступная стоимость, простая эксплуатация, низкое энергопотребление и несложное обслуживание. Но если нужно регулярно восстанавливать сверла, фрезы или резцы с контролем геометрии, лучше рассматривать универсальные или специализированные заточные станки.

Универсальное заточное оборудование

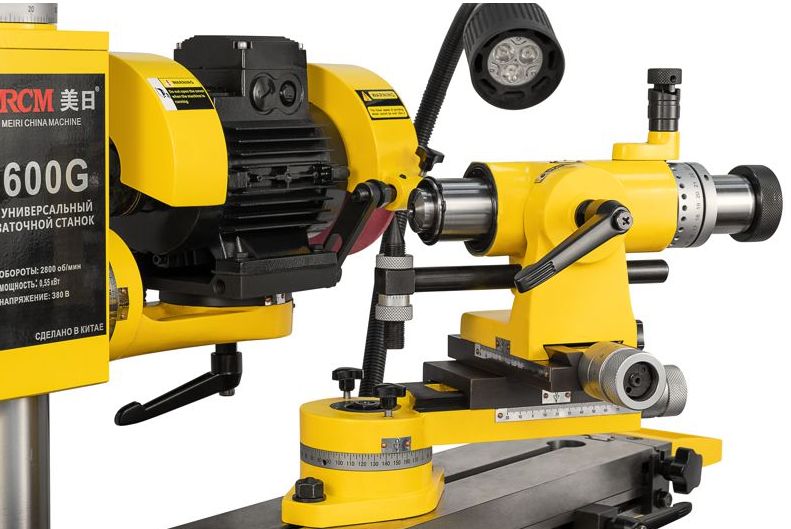

Универсальные заточные станки предназначены для обработки нескольких типов инструмента. На них можно затачивать фрезы, сверла, зенкеры, метчики, развертки и другую оснастку — в зависимости от конструкции станка и комплекта приспособлений.

Типовая конструкция универсального заточного станка включает несколько основных узлов:

Главное отличие универсального оборудования от простого настольного точила — инструмент удерживает не оператор, а суппорт или специальное приспособление. За счёт этого повышается точность, снижается травмоопасность и уменьшается влияние человеческого фактора.

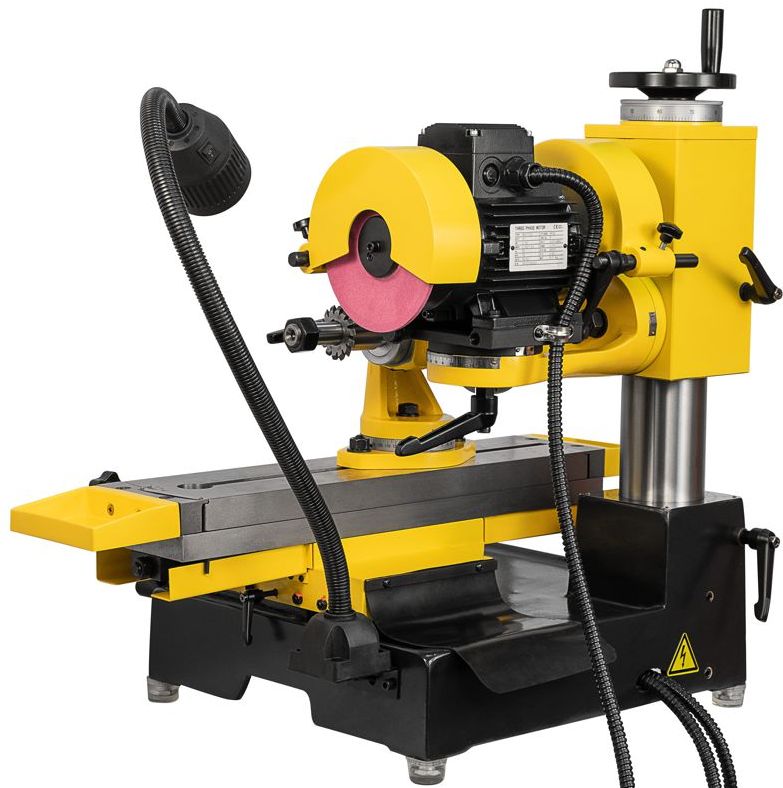

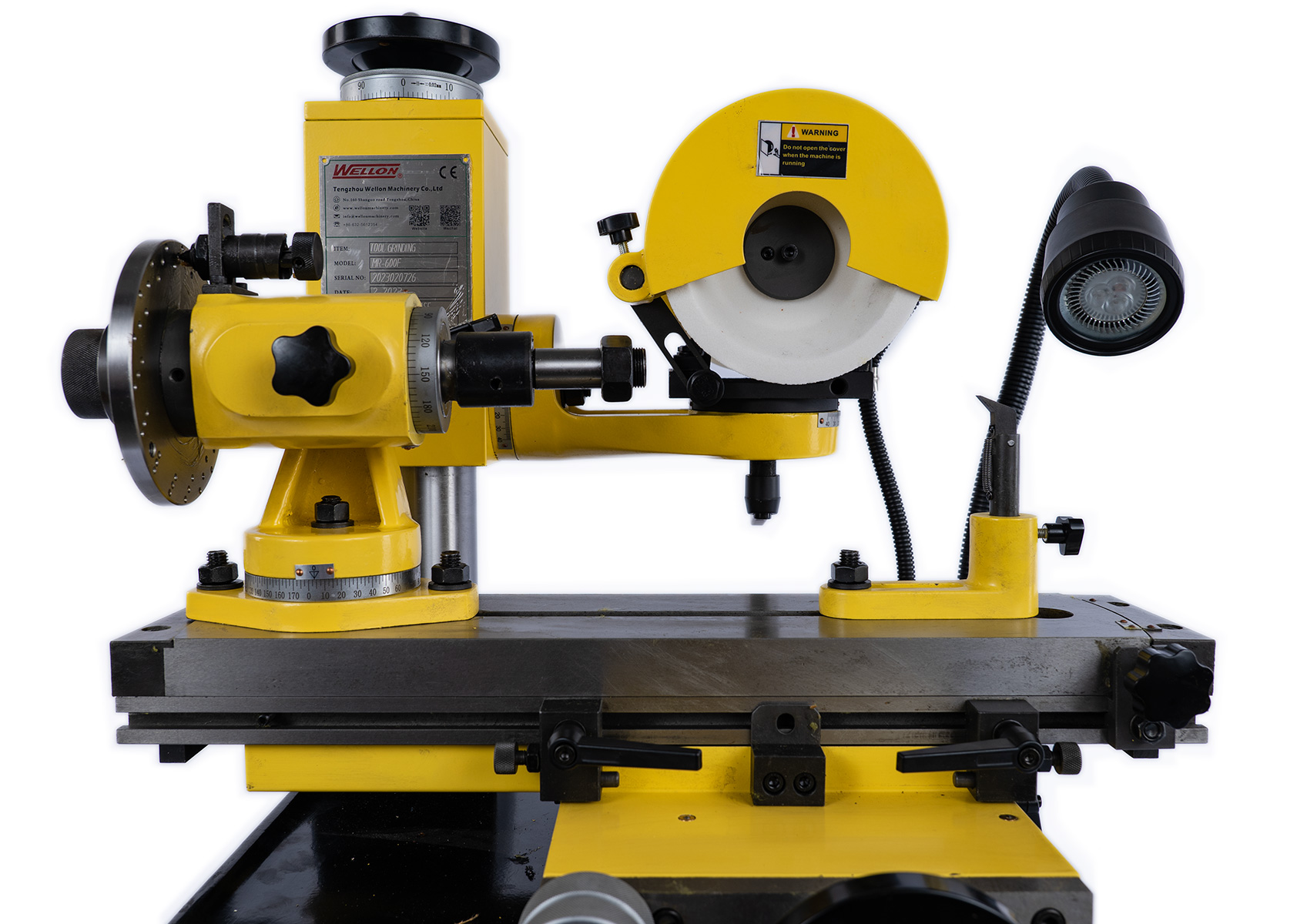

Для таких задач можно рассмотреть универсальные модели MRCM, например MRCM MR-600G или MRCM MR-600F.

Специализированные станки

Специализированные заточные станки разрабатываются под конкретный тип инструмента. Они проще в настройке, быстрее в работе и часто обеспечивают более стабильную геометрию, чем универсальное оборудование, потому что конструкция изначально рассчитана на одну группу оснастки.

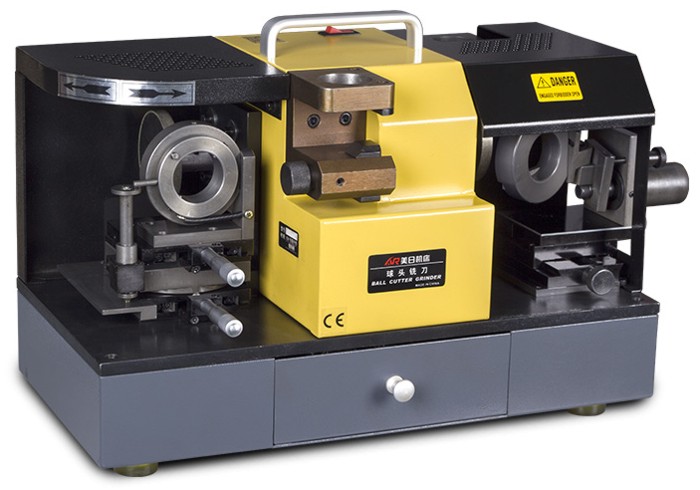

Основные виды специализированных станков:

Узкая специализация делает такое оборудование удобным в эксплуатации: оператору не нужно долго перенастраивать станок, менять сложные приспособления и заново выверять геометрию. Но покупать специализированный станок рационально тогда, когда инструмент одного типа регулярно поступает на переточку.

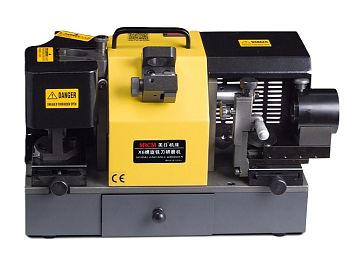

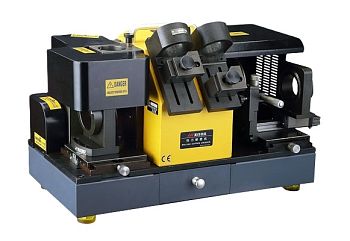

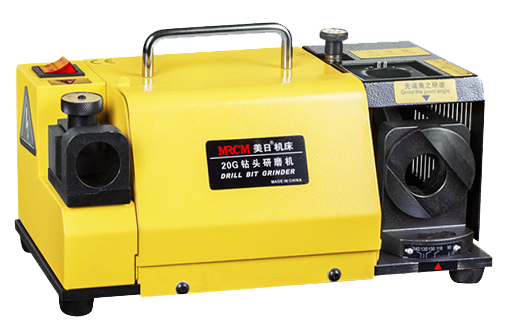

Для заточки сверл можно рассмотреть MRCM MR-26D, MRCM MR-G3 или MRCM MR-QZ5. Для фрез — MRCM MR-X6A, а для токарных резцов — MRCM MR-M3.

Станки с ЧПУ и дополнительное оснащение

Заточные станки с ЧПУ относятся к наиболее точному и производительному оборудованию. Они применяются на крупных предприятиях, в инструментальных производствах и на участках, где от состояния режущего инструмента зависит работа станочного парка, качество деталей и стабильность технологического процесса.

Преимущество ЧПУ-станков — возможность исключить значительную часть человеческого фактора. Программное управление помогает точно выдерживать траекторию, углы заточки, повторяемость и режимы обработки.

Если требуется высокая повторяемость и стабильная геометрия при регулярной заточке инструмента, можно рассмотреть заточной станок с ЧПУ MRCM MR-AE20, MRCM MR-AE30, MRCM MR-AE30H или MRCM MR-AE30Y.

Критерии выбора заточного станка

Выбор заточного станка зависит от типа производства, номенклатуры инструмента, требований к точности, квалификации персонала и бюджета. Для небольшого участка может быть достаточно простого или универсального оборудования, а для регулярной переточки большого количества инструмента лучше рассматривать специализированные модели или станки с ЧПУ.

Мощность и тип двигателя

Для бытовых и компактных настольных станков мощность обычно невысокая. Полупрофессиональные и промышленные модели оснащаются более мощными двигателями, рассчитанными на стабильную работу под нагрузкой. Для производственных задач часто выбирают оборудование с асинхронным двигателем: он прост в обслуживании, стабилен в работе и не требует замены угольных щёток.

Зернистость и тип шлифовального круга

Для черновой обработки используют более крупнозернистые круги, для чистовой — мелкозернистые. Для твердосплавного инструмента часто применяются алмазные круги, для быстрорежущих сталей — круги с другим подходящим абразивом. Важно учитывать материал инструмента, требуемую чистоту кромки и режим обработки.

Точность фиксации инструмента

Качественная заточка невозможна без точной центровки и надёжной фиксации инструмента. Чем выше требования к обработке, тем важнее жёсткость станка, точность суппортов, отсутствие люфтов, устойчивость станины и возможность задавать нужные углы.

Освещение и условия работы

При работе с мелким инструментом важна хорошая освещённость зоны заточки. Недостаточный свет повышает риск ошибки, особенно при ручной или полуавтоматической обработке. Также стоит учитывать вибрации, доступ к станку, безопасность оператора и удобство настройки.

Универсальный или специализированный станок

Универсальный станок подходит, если на участке нужно периодически затачивать разные виды инструмента. Специализированный станок лучше выбрать, если регулярно обрабатывается один тип оснастки: например, сверла, фрезы или токарные резцы. В этом случае выше скорость настройки, проще работа оператора и стабильнее результат.

Примеры заточных станков MRCM

В каталоге АЕМСИ представлены заточные станки MRCM для разных задач: от заточки сверл и фрез до универсального восстановления режущего инструмента и работы на оборудовании с ЧПУ.

Дополнительно рекомендуем изучить материал «Станки для заточки сверл: технический обзор, классификация и ТОП-5 моделей», если основная задача связана именно с восстановлением сверлильного инструмента.

Частые вопросы
