Металлообрабатывающие станки: виды, назначение и особенности выбора

Работа на металлообрабатывающих станках востребована как в промышленности, так и в небольших мастерских. В быту чаще применяют компактные модели для базовых операций: сверления, точения, обработки переходников, соединительных элементов, втулок, монтажных деталей и небольших металлических заготовок. В производстве используются более мощные станки с высокой жёсткостью, автоматизацией и возможностью работы в составе технологической линии.

В статье разберём основные виды металлообрабатывающих станков, их назначение и особенности применения. Материал поможет понять, какое оборудование подходит для разных задач, а также какие фрезы по металлу, токарные резцы, сверла и оснастка могут потребоваться для стабильной обработки.

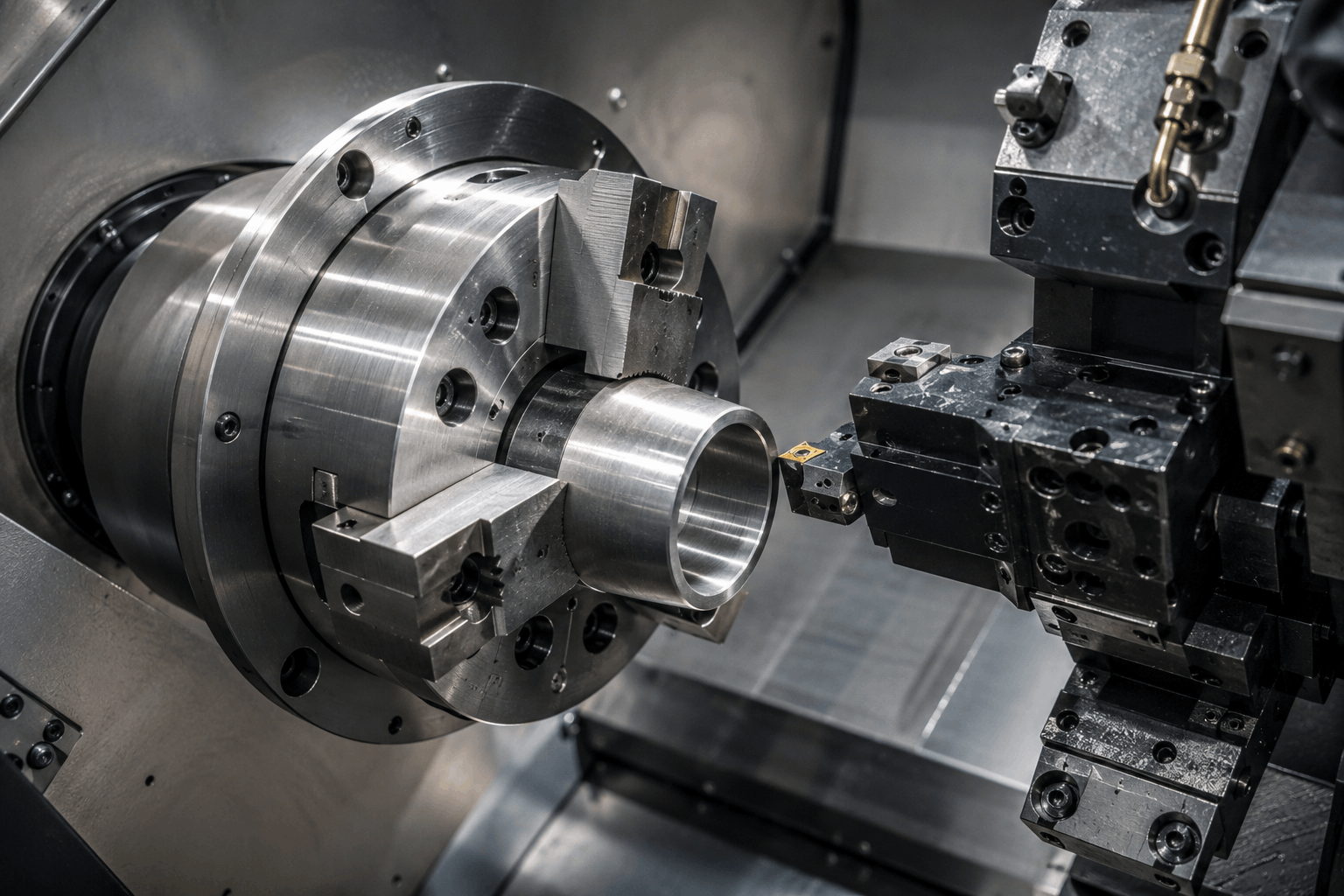

Токарные станки

Токарные металлообрабатывающие станки — одна из самых распространённых групп оборудования. Они применяются для обработки тел вращения, обточки наружных и внутренних поверхностей, подготовки деталей нужной формы, устранения дефектов и выполнения точных операций по металлу.

На токарных станках выполняют:

• изменение диаметра и длины заготовки;
• обточку наружных поверхностей;
• растачивание внутренних отверстий;
• нарезание наружной и внутренней резьбы;
• формирование канавок, пазов и выемок;
• торцевание и подрезку деталей.

Для фиксации заготовок используются разные виды патронов: самоцентрирующиеся, с независимыми кулачками, гидравлические, ручные, со штоком и с проходным отверстием. Для оснащения станка можно использовать токарные патроны, кулачки и приспособления, а также токарные резцы под конкретную операцию.

В продаже встречаются разные виды токарных станков по металлу: винторезные, револьверные, карусельные, сверлильно-отрезные, токарные автоматы и станки с ЧПУ. Каждый тип имеет свою схему взаимодействия с заготовкой и рассчитан на определённый перечень производственных задач.

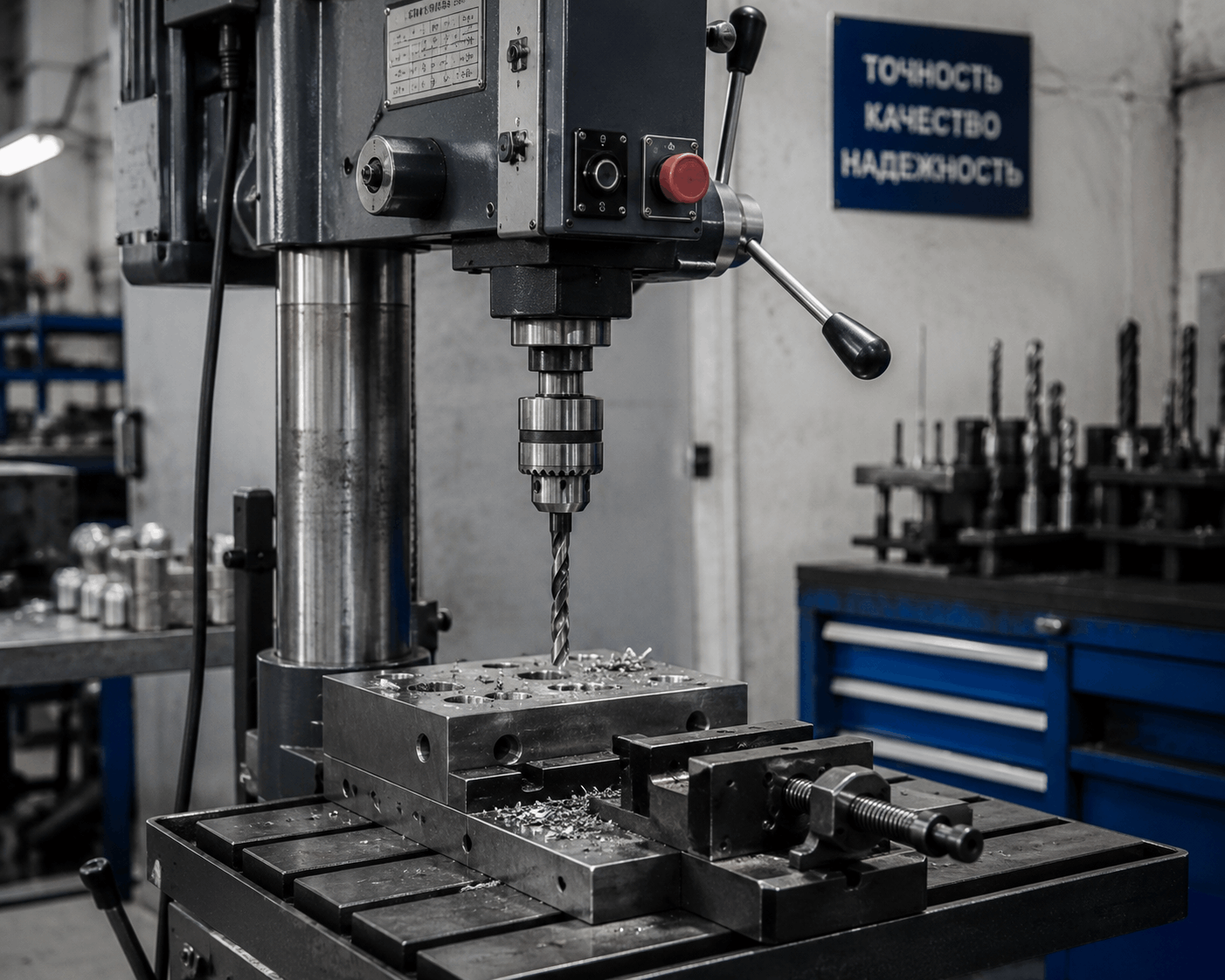

Сверлильные станки

Сверлильные металлообрабатывающие станки предназначены для формирования отверстий в заготовках. Они работают с прокатом, корпусными деталями, плитами, фланцами и другими металлическими изделиями, где требуется точное расположение отверстий и стабильная геометрия.

Основные виды сверлильных станков:

• Вертикально-сверлильные станки. Оборудование с вертикальным ходом вращающегося инструмента. Стол с заготовкой может менять положение относительно шпинделя.
• Одно- и многошпиндельные станки. Применяются для точных операций и обработки нескольких отверстий с высокой повторяемостью.
• Сверлильно-долбёжные станки. Используются для подготовки пазов, канавок и других элементов, но уступают фрезерным станкам по универсальности.

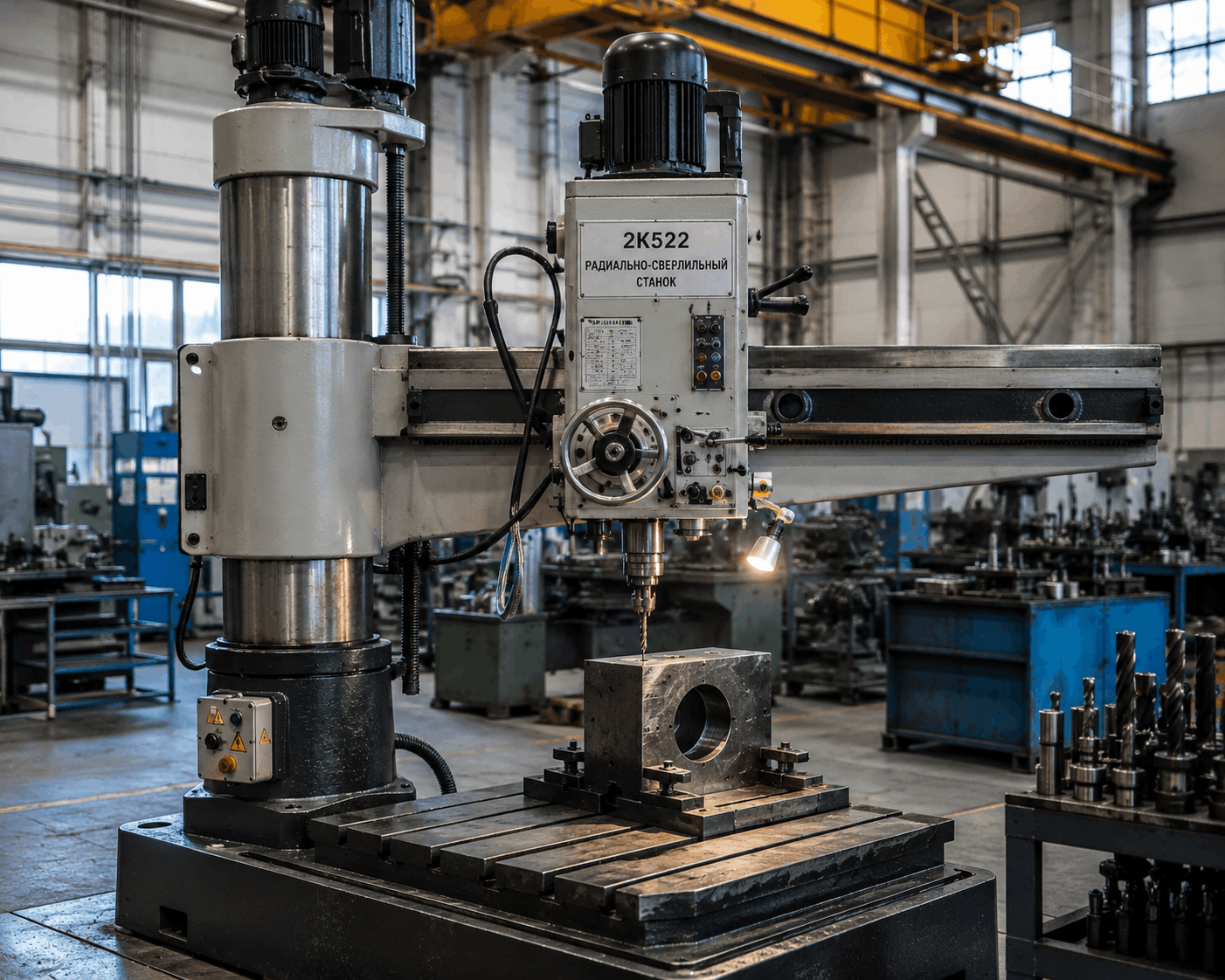

• Радиально-сверлильные станки. Подходят для крупных деталей и отверстий большого диаметра, когда инструмент должен перемещаться по значительному радиусу.
• Горизонтально-сверлильные станки. Применяются для обработки деталей, где удобнее горизонтальное расположение инструмента.

Для качественного сверления важны не только характеристики станка, но и правильно подобранные сверла по металлу, режимы резания, подача, охлаждение и жёсткость закрепления детали.

Расточные станки

Расточные станки — это вид оборудования по металлу, предназначенный для обработки отверстий, внутренних поверхностей и крупногабаритных деталей. Инструмент может выполнять планетарное движение, что позволяет проводить расточку, сверление, зенкерование, подрезку торцов, обточку и нарезание резьбы.

Основные разновидности расточных станков:

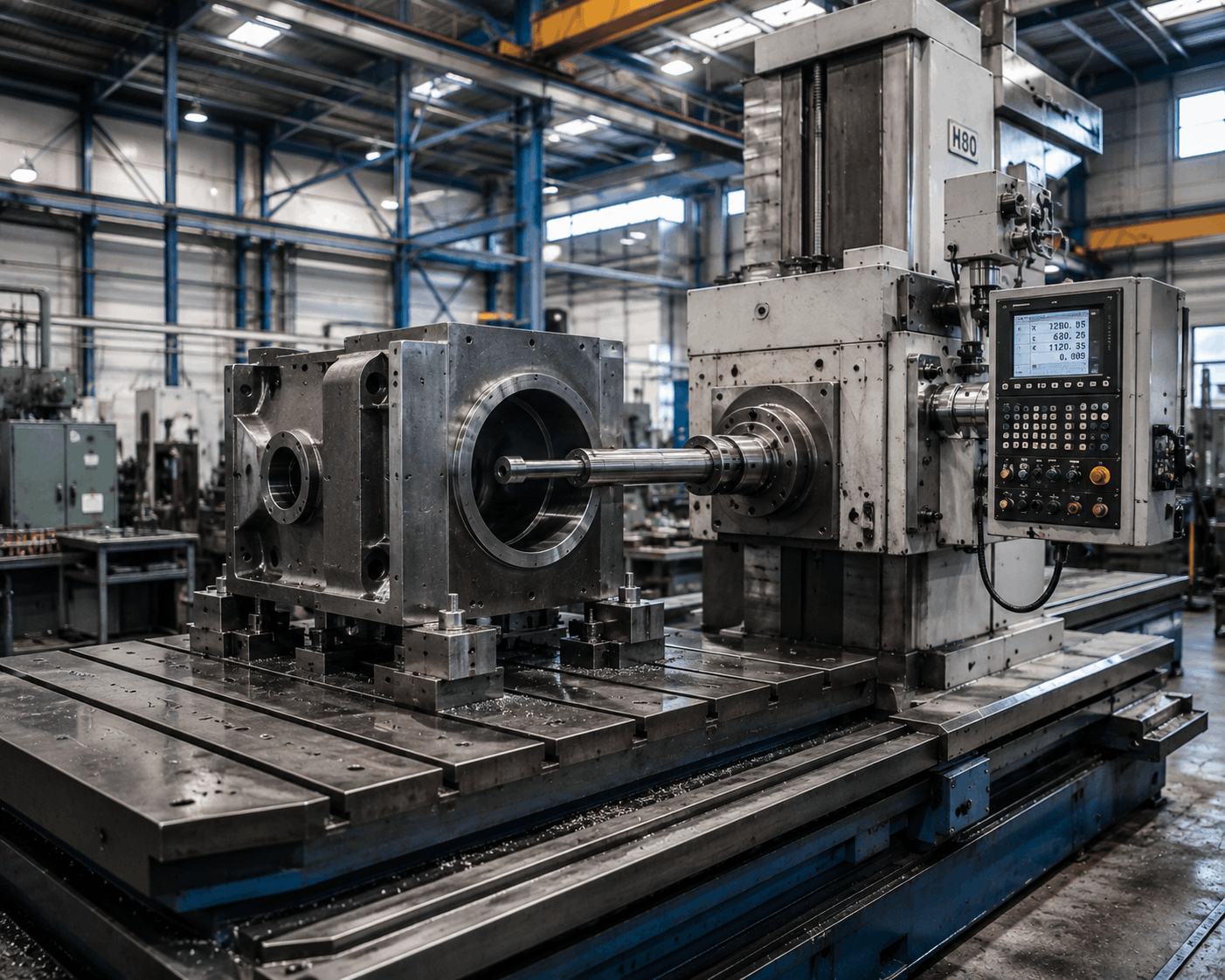

• Горизонтально-расточные и вертикально-расточные станки — применяются для работы в соответствующих плоскостях.
• Координатно-расточные станки — используются, когда требуется высокая точность позиционирования отверстий.
• Алмазно-расточные станки — оборудование повышенной точности для чистовой обработки с минимальными допусками.

Расточные станки часто применяются вместе со сверлильным, фрезерным и токарным оборудованием. Это позволяет выстроить комплексную обработку деталей и получить широкую номенклатуру изделий на одном производственном участке.

Шлифовальные и заточные станки

Шлифовальные металлообрабатывающие станки применяются для внутренней и наружной обработки поверхностей. С их помощью выполняют шлифование цилиндрических деталей, плоскостей, внутренних полостей, резьбы, зубчатых элементов и сопрягаемых поверхностей.

Среди шлифовальных станков выделяют:

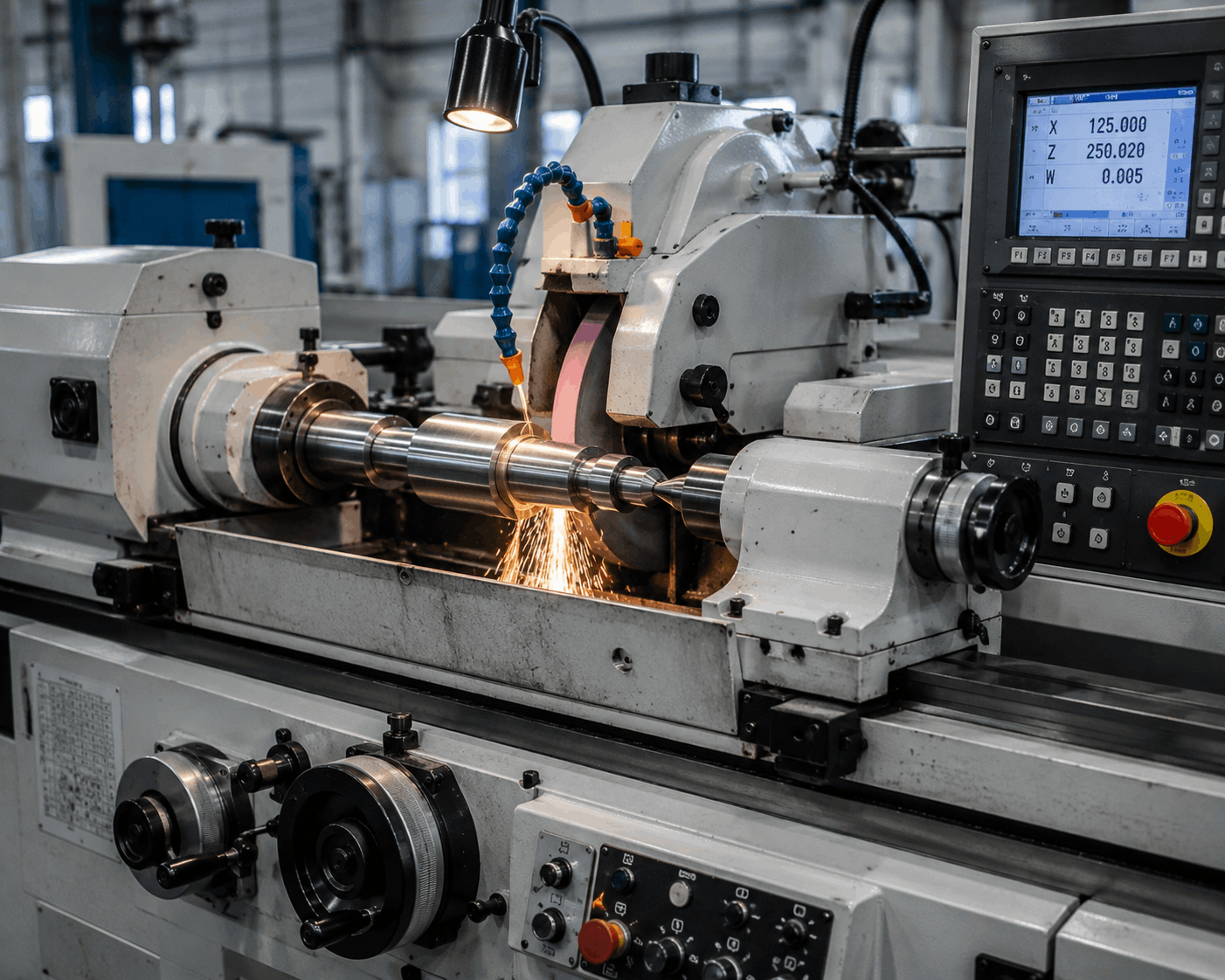

• круглошлифовальные — для цилиндрических заготовок;
• внутришлифовальные — для внутренних отверстий и полостей;
• бесцентрово-шлифовальные — для деталей, которые обрабатываются без закрепления в центрах;
• плоскошлифовальные — для обработки плоских поверхностей;
• специальные — для узких технологических задач.

Обработка выполняется абразивными кругами. Их состав, зернистость и твёрдость подбираются под материал детали, требуемую чистоту поверхности и режим работы. От правильного выбора абразива зависит точность, стойкость инструмента и качество финишной обработки.

Заточные металлообрабатывающие станки используются для восстановления режущей геометрии инструмента: сверл, фрез, резцов, дисковых пил и других элементов. Задача такого оборудования — получить острую режущую кромку с нужными углами и стабильной геометрией.

В каталоге АЕМСИ можно подобрать заточные станки и оборудование для восстановления инструмента под задачи производственного участка.

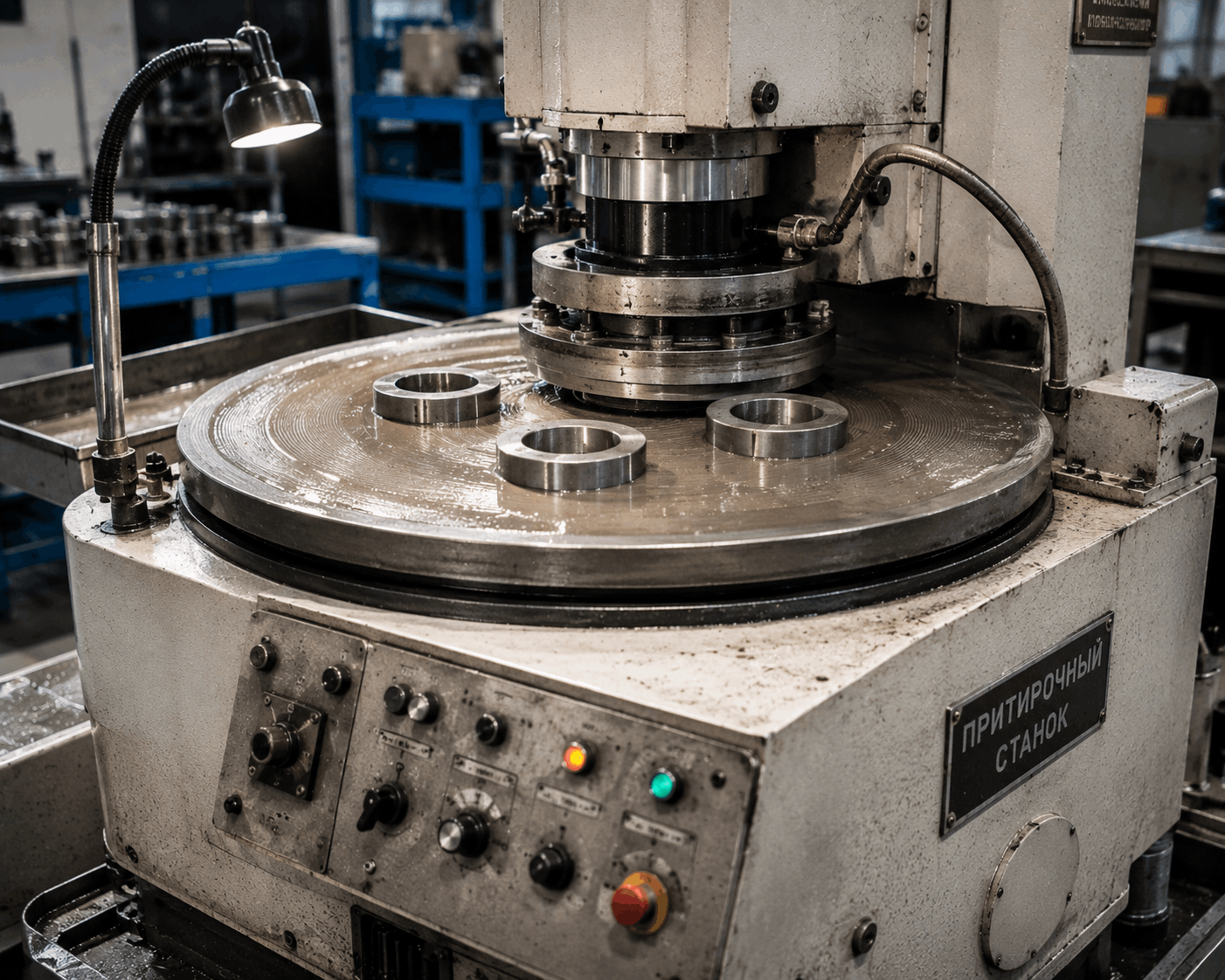

Притирочные станки

Притирочные станки применяются для тонкой доводки поверхности. Они работают с мелкозернистыми абразивами: электрокорундом, наждаком, алмазной пылью и специальными пастами. Такая обработка нужна, когда требуется высокая точность сопряжения, минимальная шероховатость и плотный контакт поверхностей.

Абразив может наноситься вместе с керосином или притирочной пастой. Это удерживает частицы в рабочей зоне, снижает расход материала и обеспечивает более равномерную обработку. Доводка обычно выполняется на малых скоростях с использованием регулируемых или нерегулируемых притиров.

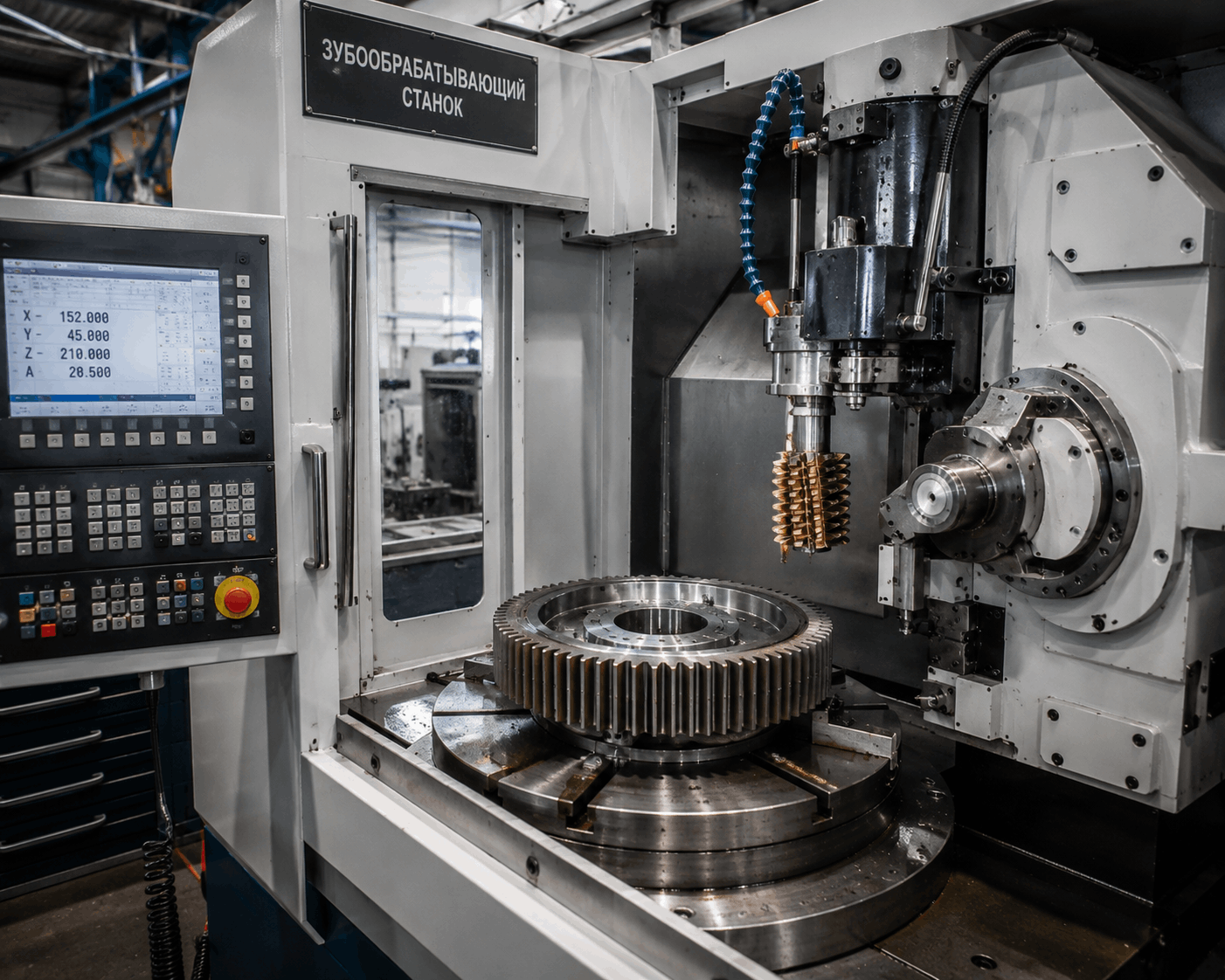

Зубообрабатывающие станки

Зубообрабатывающие станки предназначены для изготовления и доводки зубчатых колёс, шестерён, венцов и других деталей с зубчатым профилем. Это промышленное оборудование с высокой производительностью, точностью и жёсткостью.

К основным типам зубообрабатывающих станков относятся:

• зубофрезерные;
• зубошлифовальные;
• зубострогальные;
• зубопротяжные.

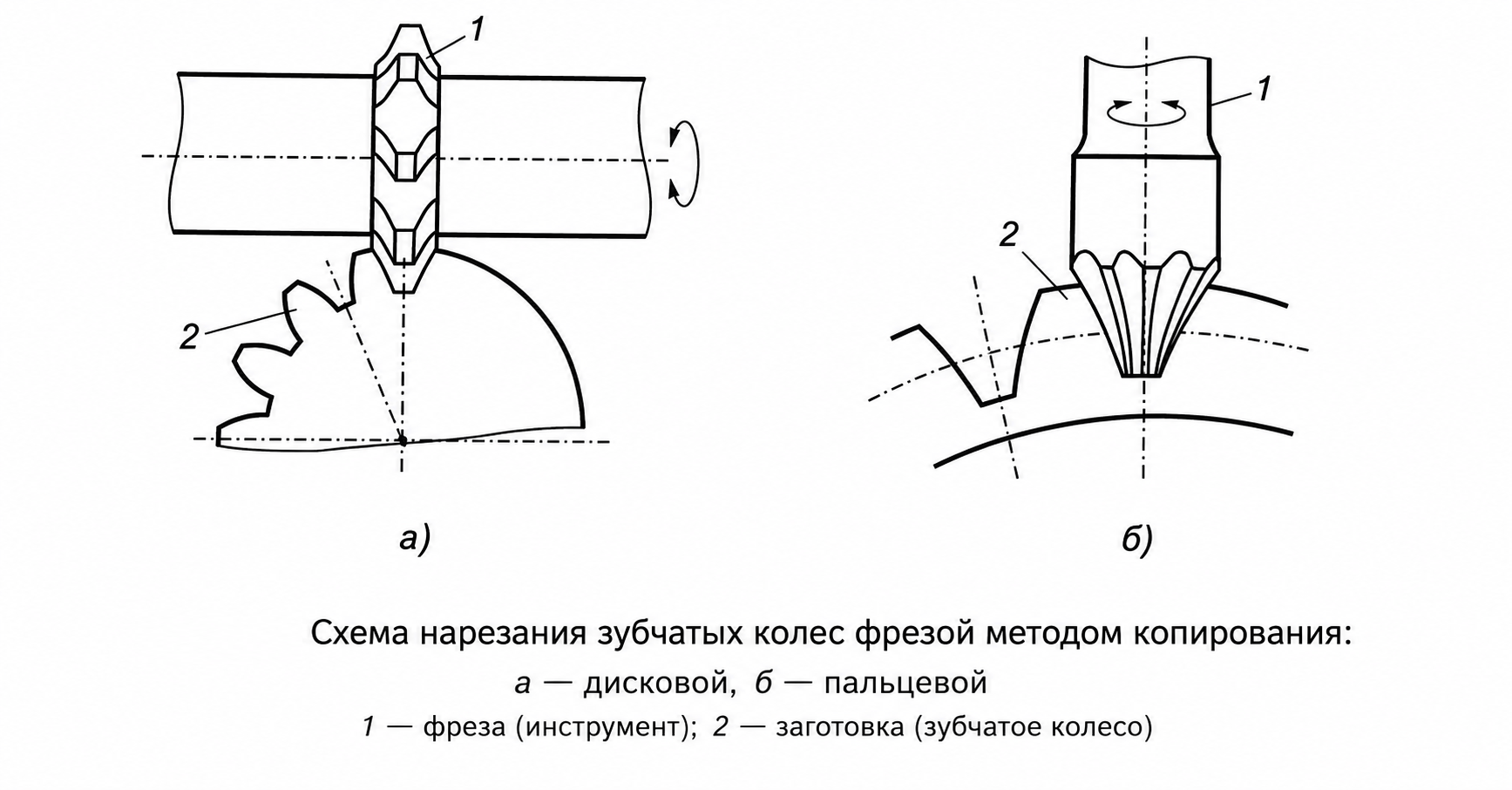

Для нарезания зубьев применяют два распространённых метода: копирование и обкатку. При копировании используется фреза, повторяющая форму впадины между зубьями. Метод даёт высокую скорость и точность, но требует отдельного инструмента под конкретный профиль.

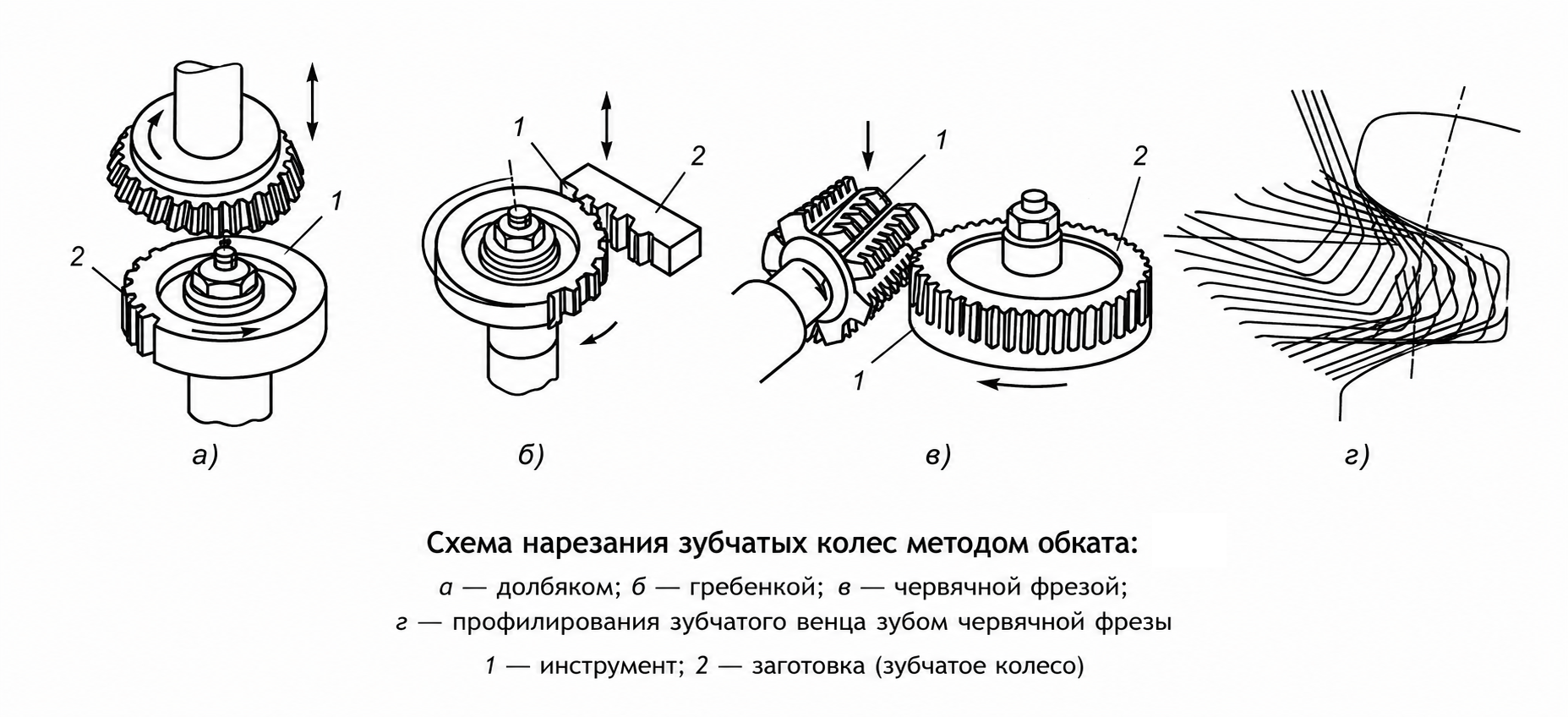

При обкатке применяют долбяк, гребёнку или червячную фрезу. Этот метод более универсален и позволяет одним инструментом обрабатывать разные зубчатые элементы при соблюдении скорости подачи, позиционирования и требований технологической карты.

Также для подготовки зубчатых элементов могут применяться протяжка, холодная и горячая прокатка, волочение, накатка без снятия поверхностного слоя и прессование. Последний способ связан с технологиями порошковой металлургии и позволяет получать детали нестандартной формы.

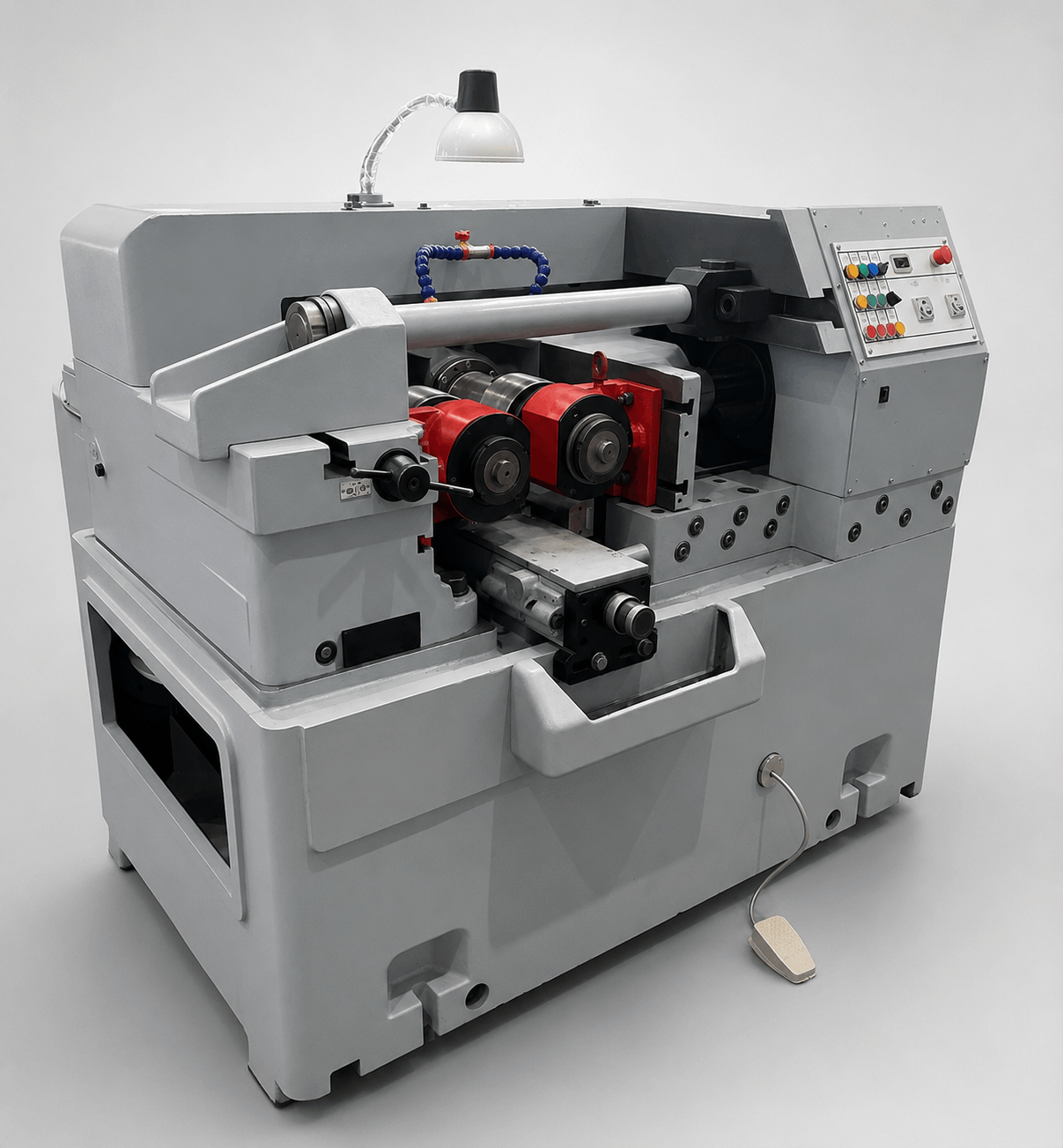

Резьбообрабатывающие и резьбонакатные станки

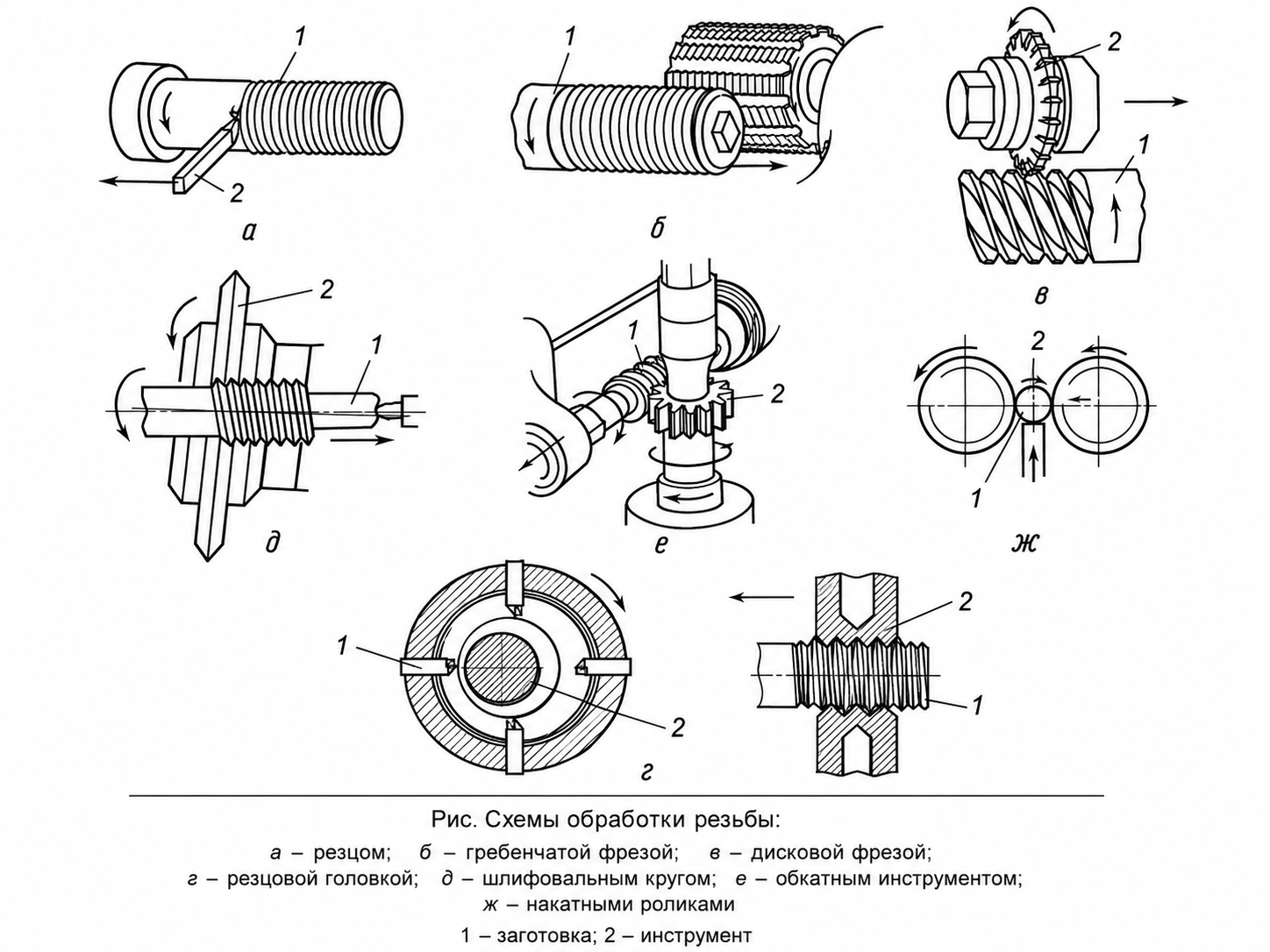

Резьбообрабатывающие станки применяются для формирования наружной и внутренней резьбы. Они позволяют получать соединения в метрической, дюймовой и специальных системах, обеспечивают нужный шаг, профиль и геометрию витков.

В эту категорию входят:

• резьбофрезерные станки — оборудование, адаптированное под нарезание резьбы фрезерным инструментом;
• гайконарезные станки — автоматические и полуавтоматические машины для нарезания внутренней резьбы в гайках;
• резьбошлифовальные станки — оборудование для финишной обработки резьбовых поверхностей.

Готовые резьбовые соединения проверяются по шагу, профилю, высоте витков, чистоте поверхности и отсутствию дефектов. Не допускаются сколы, заусенцы, разрывы профиля и отклонения, которые могут нарушить работу соединения.

Для операций с резьбой также применяются резьбовые державки, резьбовые пластины, метчики и другой инструмент, который подбирается под материал, профиль резьбы и тип оборудования.

Фрезерные станки

Фрезерные станки используются для обработки плоскостей, уступов, пазов, отверстий, контуров и сложных поверхностей. Фрезерование позволяет получать детали сложной геометрии и выполнять как черновые, так и чистовые операции.

Для работы применяются разные виды фрез: цилиндрические, дисковые, концевые, торцевые, фасонные и специальные. Подбор инструмента зависит от материала, типа операции, жёсткости оборудования и требований к поверхности. Для оснащения станка можно использовать фрезы по металлу, фрезы со сменными пластинами, твердосплавные фрезы и фрезерные пластины.

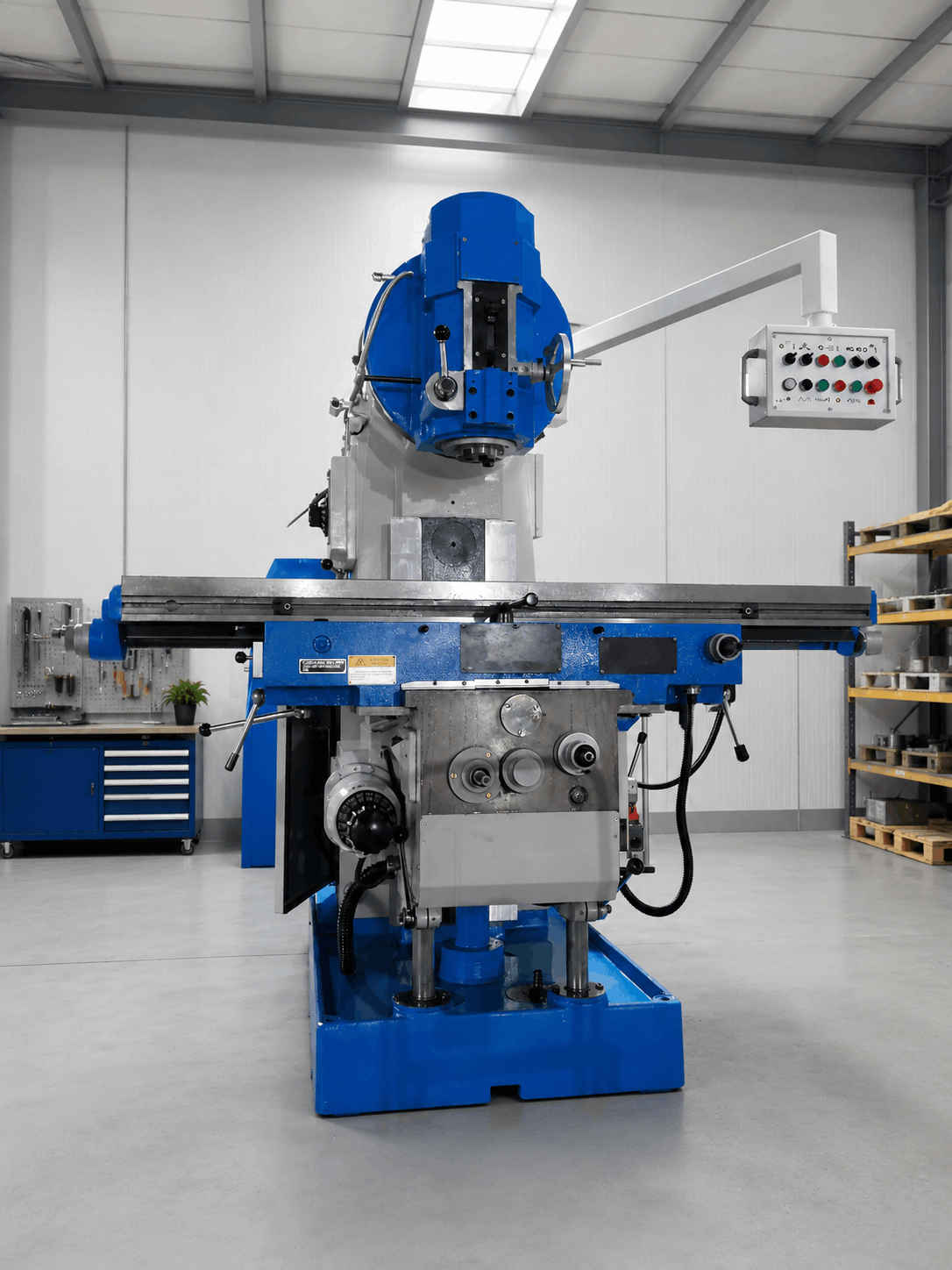

Консольные фрезерные станки

Консольные фрезерные станки имеют стол, который перемещается в нескольких направлениях. Инструмент может располагаться горизонтально или вертикально. Такие машины подходят для обработки сравнительно небольших и лёгких деталей, где требуется точное позиционирование заготовки.

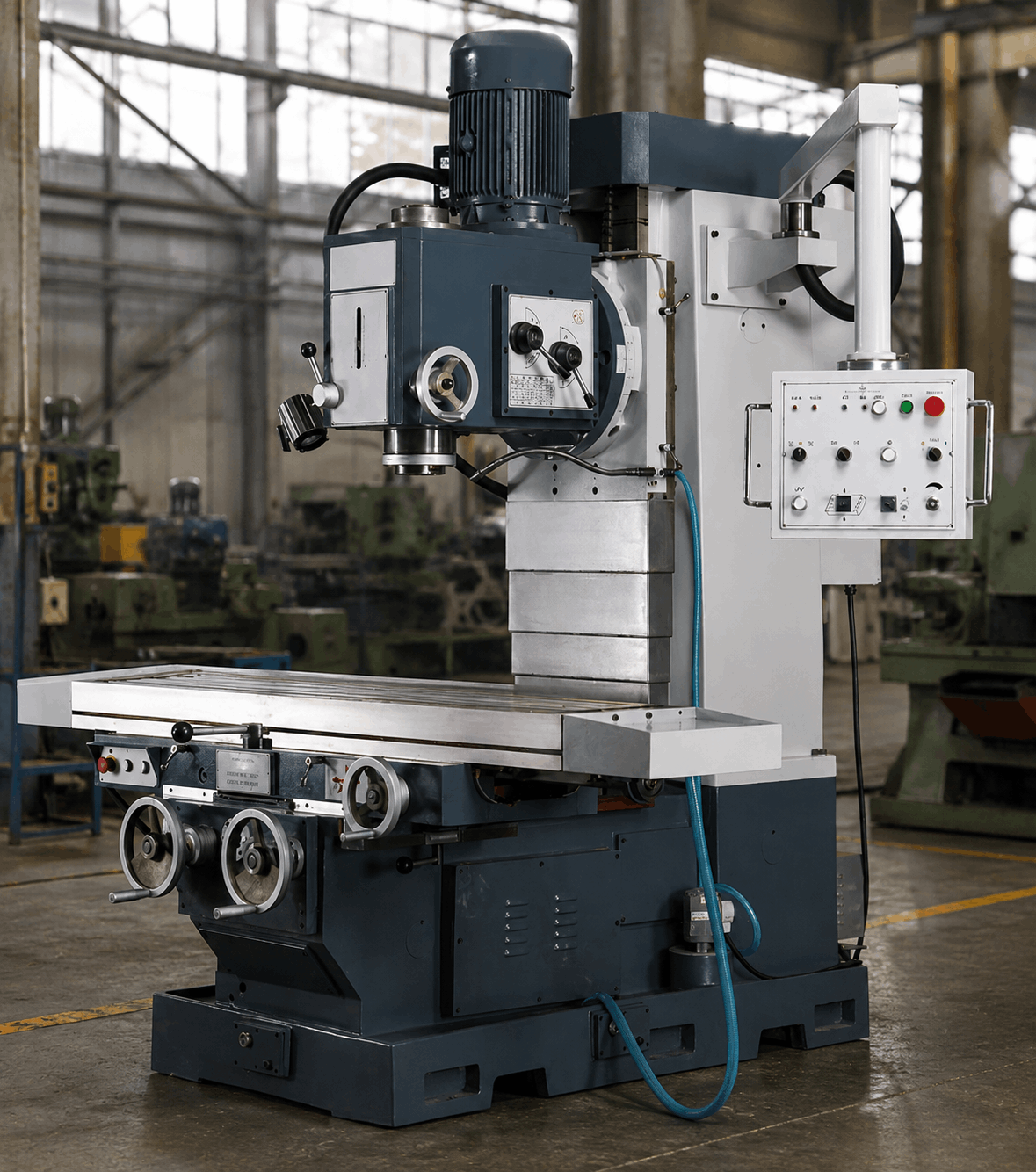

Бесконсольные фрезерные станки

Бесконсольные станки отличаются жёстким основанием и высокой несущей способностью рабочего стола. Заготовка перемещается в продольном и поперечном направлениях, а инструмент движется вертикально. Такое оборудование удобно для обработки деталей значительной массы.

Универсальные фрезерные станки

Универсальные фрезерные станки имеют широкий функционал, поворотный стол или изменяемое положение шпинделя. Они подходят для изготовления нетиповых деталей, обработки под разными углами и выполнения сложных операций в условиях небольшого или ремонтного производства.

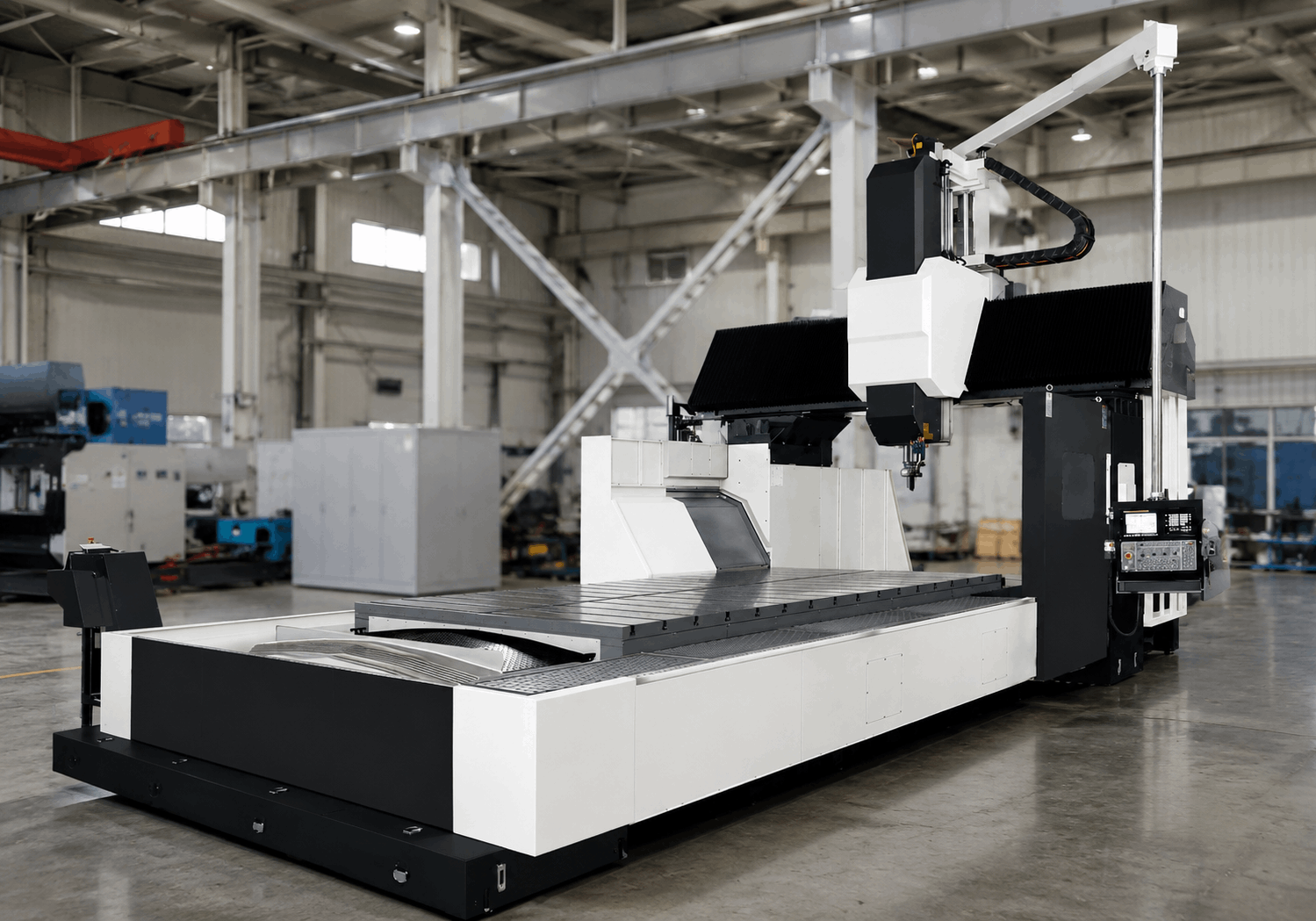

Продольно-фрезерные станки

Продольно-фрезерные станки оснащаются столом, который перемещается вдоль рабочей зоны. Шпиндель может менять положение и угол наклона, что расширяет возможности обработки крупногабаритных деталей.

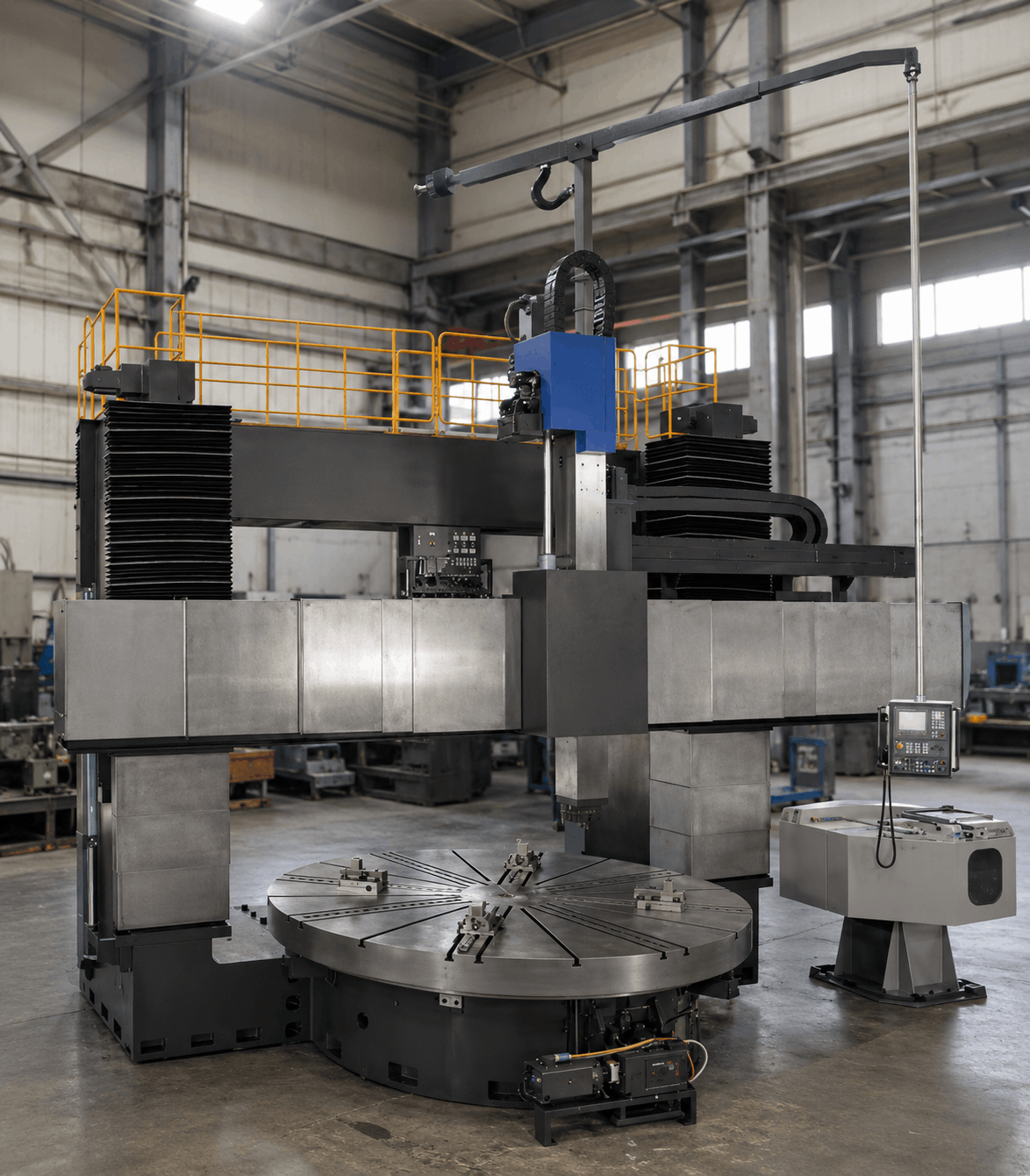

Карусельные фрезерные станки

Карусельные станки могут иметь один или несколько шпинделей. Заготовки размещаются в барабане или на поворотной рабочей поверхности, а инструмент поочерёдно выполняет операции. Такое оборудование подходит для серийного производства и повышения производительности.

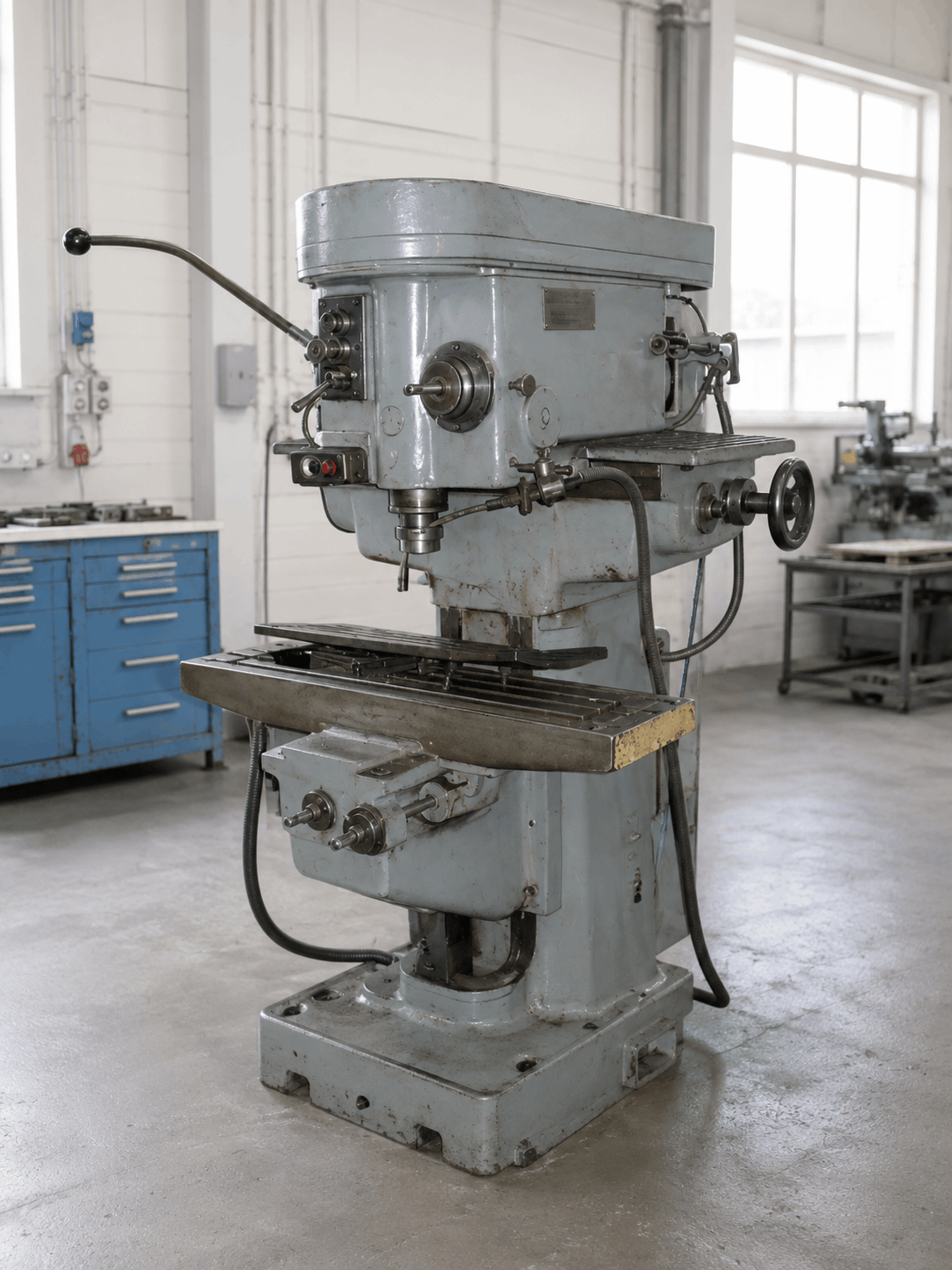

Шпоночно-фрезерные станки

Шпоночно-фрезерные станки применяются для обработки шпоночных пазов и подобных элементов. В их конструкции используется подвижный стол и шпиндель, который может выполнять планетарное движение. Это обеспечивает точное позиционирование заготовки и стабильную геометрию паза.

Если вам нужно подобрать оборудование для фрезерной обработки, можно перейти в раздел фрезерных станков или запросить консультацию специалистов АЕМСИ.

Приобретение оснастки и инструмента

Чтобы металлообрабатывающие станки работали стабильно, важно правильно подобрать инструмент и оснастку. Даже качественное оборудование не даст нужного результата, если фреза, сверло, пластина, резец, патрон или державка не соответствуют материалу, операции и режимам обработки.

Компания АЕМСИ поставляет металлорежущий инструмент, станочную оснастку и оборудование для производственных предприятий. В каталоге представлены твердосплавные пластины, токарные резцы, фрезы, сверла, оснастка для токарных станков и станки для металлообработки.
