Теоретический анализ частоты колебаний державок резцов
Частота колебаний державки резца — один из факторов, который влияет на стойкость режущей пластины, качество обработанной поверхности и стабильность токарной операции.
Вибрации при резании нельзя оценивать только по амплитуде. Для производственной практики важно учитывать частоту колебаний, жесткость державки, вылет инструмента, условия закрепления и динамическую устойчивость всей технологической системы.
Стойкость металлорежущего инструмента зависит не только от материала режущей части и режима резания, но и от характера колебаний, возникающих в процессе обработки. При токарной обработке вибрации могут усиливать износ режущей кромки, провоцировать сколы пластины, ухудшать шероховатость поверхности и снижать размерную стабильность детали.
Особенно заметно это при работе с длинным вылетом резца, недостаточной жесткостью державки, обработке труднообрабатываемых материалов, прерывистом резании и использовании режимов, близких к предельным для конкретной технологической системы.
Содержание:
Влияние колебаний на стойкость инструмента
В процессе резания режущий инструмент работает в условиях переменных нагрузок. Помимо основной силы резания, на державку и режущую пластину действуют динамические составляющие, которые вызывают упругие перемещения инструмента. Эти перемещения могут быть низкочастотными или высокочастотными.
По данным экспериментальных исследований, так называемые высокочастотные пульсации при резании часто возникают на частотах, близких к собственным частотам колебаний металлорежущего инструмента. Если частота возбуждающей силы совпадает или приближается к собственной частоте державки, вибрации усиливаются, а стойкость режущей кромки снижается.
Из графика видно, что стойкость резца определяется не только величиной амплитуды, но и частотой колебаний. При одинаковом уровне перемещений разные частотные режимы могут по-разному влиять на износ и прочность режущей пластины.
Амплитуда и частота вибраций при резании
Амплитуда показывает величину перемещения инструмента, а частота — скорость повторения этих перемещений во времени. В токарной обработке оба параметра важны, потому что они определяют характер контакта режущей кромки с заготовкой.
Низкочастотные колебания
Чаще связаны с недостаточной жесткостью технологической системы, большим вылетом инструмента, нестабильным закреплением заготовки или изменением сечения срезаемого слоя.
Высокочастотные колебания
Могут возникать в зоне собственных частот инструмента и державки. Они особенно опасны для режущей кромки, поскольку ускоряют микровыкрашивание и термомеханический износ.
Если колебания становятся устойчивыми, на детали появляются следы вибраций, ухудшается шероховатость, повышается шум обработки, а режущая пластина теряет стойкость быстрее расчетного значения.
Роль державки в динамической системе
Значительную роль в стойкости режущей пластины играет статическая и динамическая податливость системы СПИД: станок — приспособление — инструмент — деталь. В токарной обработке важной частью этой системы является державка резца.
Даже если режущая пластина подобрана правильно, недостаточная жесткость державки или слишком большой вылет инструмента могут привести к вибрациям. В этом случае проблема решается не заменой марки пластины, а изменением условий закрепления, уменьшением вылета, выбором более жесткой державки или корректировкой режима резания.

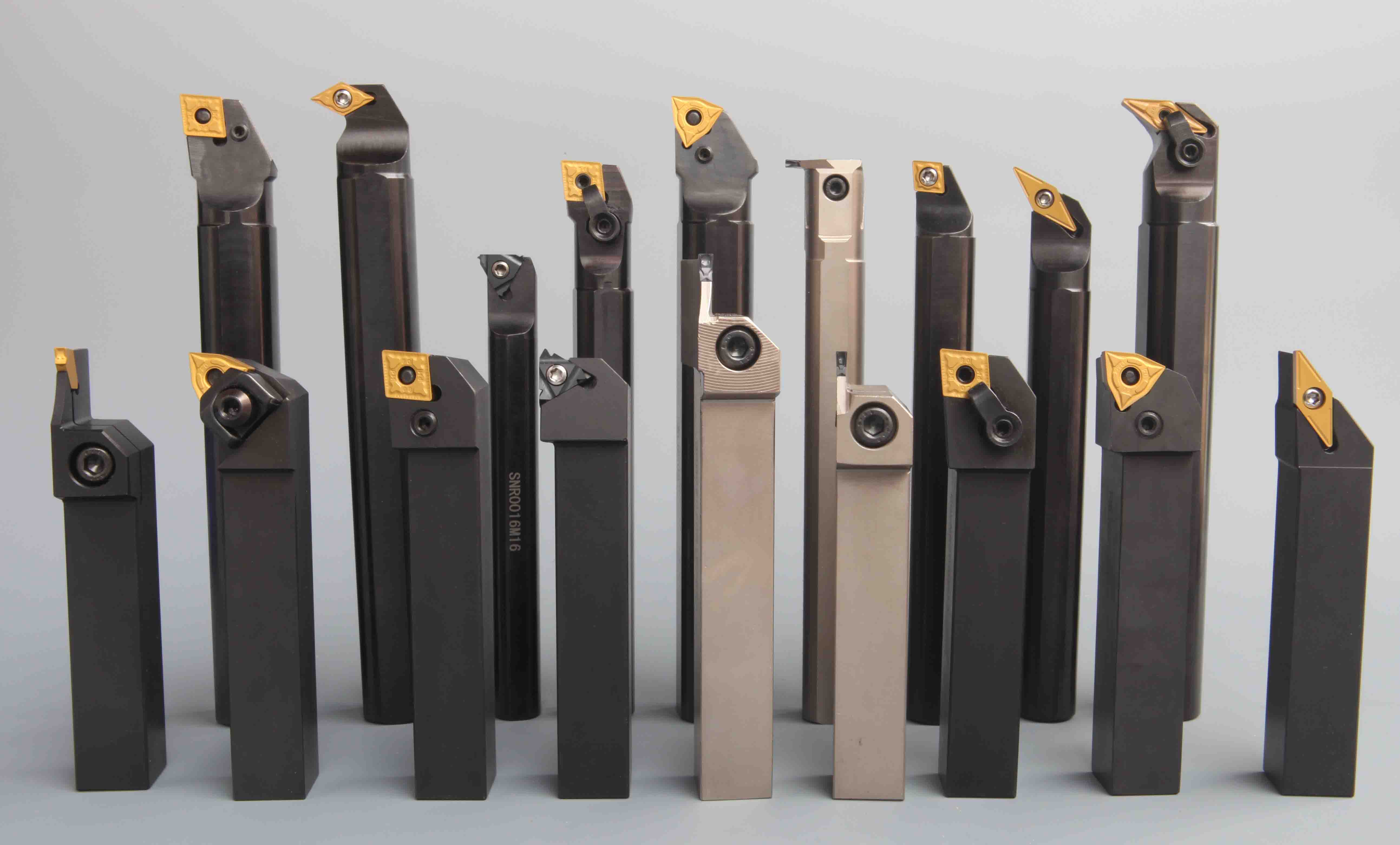

При подборе токарных резцов и державок важно учитывать не только тип пластины, но и сечение державки, длину вылета, способ зажима, жесткость резцедержателя и условия обработки конкретной детали.
Основные расчетные допущения
Теоретический анализ колебаний державки можно упростить, если рассматривать форму колебаний, соответствующую первой гармонике спектра собственных частот. Такой подход оправдан для большинства практических задач, поскольку именно первая форма колебаний чаще всего оказывает заметное влияние на перемещение режущей части инструмента.
При расчете обычно принимаются допущения, характерные для большинства токарных резцов, применяемых на производстве:
- державка резца рассматривается как брус прямоугольного сечения;
- сечение державки считается постоянным по длине;
- масса державки равномерно распределена по длине;
- нагрузка прикладывается к свободному концу державки в зоне установки режущей пластины.
На практике реальные значения жесткости и собственных частот могут отличаться от расчетных. Причина — условия закрепления державки в резцедержателе, податливость опорных поверхностей, микроперемещения в зоне зажима и поворот сечений державки под нагрузкой.
Форма собственных колебаний державки
При изгибных колебаниях державка работает как упругий элемент. Чем больше вылет инструмента относительно высоты и ширины сечения, тем выше податливость и тем ниже собственная частота колебаний. Поэтому длинный вылет резца почти всегда повышает риск вибраций.
Упругая линия державки может быть описана расчетными выражениями теории упругости. Такие формулы позволяют оценить перемещение сечений державки под действием силы резания и использовать результат для дальнейшего анализа собственных колебаний.
В инженерной практике такие расчеты позволяют оценить, насколько выбранная державка подходит для конкретных условий: глубины резания, подачи, материала детали, вылета инструмента и требуемой точности обработки.
Практические выводы для производства
Теоретический анализ частоты колебаний державок полезен не только для научных расчетов. Он помогает технологу понимать, почему один и тот же резец может стабильно работать в одних условиях и быстро разрушать пластину в других.
Уменьшение вылета
Чем меньше вылет державки, тем выше жесткость системы и ниже риск вибраций. Инструмент следует устанавливать с минимально возможным вылетом, достаточным для выполнения операции.
Выбор сечения державки
Более крупное сечение повышает жесткость и устойчивость инструмента. Для тяжелой черновой обработки желательно использовать максимально жесткую державку, допустимую конструкцией станка.
Контроль крепления
Неплотная посадка державки, износ резцедержателя или загрязнение опорных поверхностей снижают жесткость и могут вызывать вибрации даже при правильном режиме резания.
Подбор пластины
Геометрия режущей кромки, радиус вершины, стружколом и марка сплава должны соответствовать материалу заготовки и жесткости технологической системы.
Чтобы снизить вибрации при токарной обработке, рекомендуется:
- уменьшить вылет державки до минимально допустимого;
- использовать державку большего сечения, если это возможно;
- проверить состояние резцедержателя и опорных поверхностей;
- подобрать пластину с подходящей геометрией и радиусом вершины;
- скорректировать скорость резания, подачу и глубину резания;
- исключить работу на режимах, близких к резонансным для конкретной системы.
Для стабильной токарной обработки важна комплексная настройка: токарная державка, сменная токарная пластина, режим резания, жесткость станка и закрепление заготовки должны работать как единая технологическая система.
Нужно подобрать токарный инструмент под вашу операцию?
Специалисты АЕМСИ помогут выбрать державки, сменные пластины и режимы обработки с учетом материала детали, типа станка, вылета инструмента и требований к стойкости режущей кромки.
Перейти к токарным резцам Открыть токарные пластины Связаться с АЕМСИ
Заключение
Частота колебаний державки резца — важный параметр, который влияет на стойкость инструмента и качество токарной обработки. При совпадении частоты возбуждения с собственной частотой державки вибрации усиливаются, а ресурс режущей пластины снижается.
Для практики это означает, что при выборе токарного инструмента нужно учитывать не только марку пластины и режим резания, но и жесткость державки, величину вылета, условия закрепления и динамическую устойчивость всей системы СПИД.
