Токарные патроны: виды, классификация и подбор оснастки

Современные токарные патроны используются на универсальных токарных станках, токарных центрах с ЧПУ, автоматах продольного точения и другом металлообрабатывающем оборудовании. Оснастка различается по конструкции, числу кулачков, типу привода, способу центрирования и допустимым режимам обработки.

В каталоге АЕМСИ представлены токарные патроны, гидравлические токарные патроны, а также другая оснастка для токарных станков для производственных предприятий и металлообрабатывающих участков.

Определение и базовые параметры

Патрон токарного станка фиксирует заготовку во время обработки и обеспечивает ее точное центрирование относительно оси вращения шпинделя. От качества зажима зависит биение детали, точность геометрии, стабильность резания и срок службы режущего инструмента.

Патрон устанавливается на шпиндель токарного станка через определенный тип посадки. В процессе металлообработки могут использоваться разные типы патронов в зависимости от формы заготовки, материала, серийности производства и требований к точности.

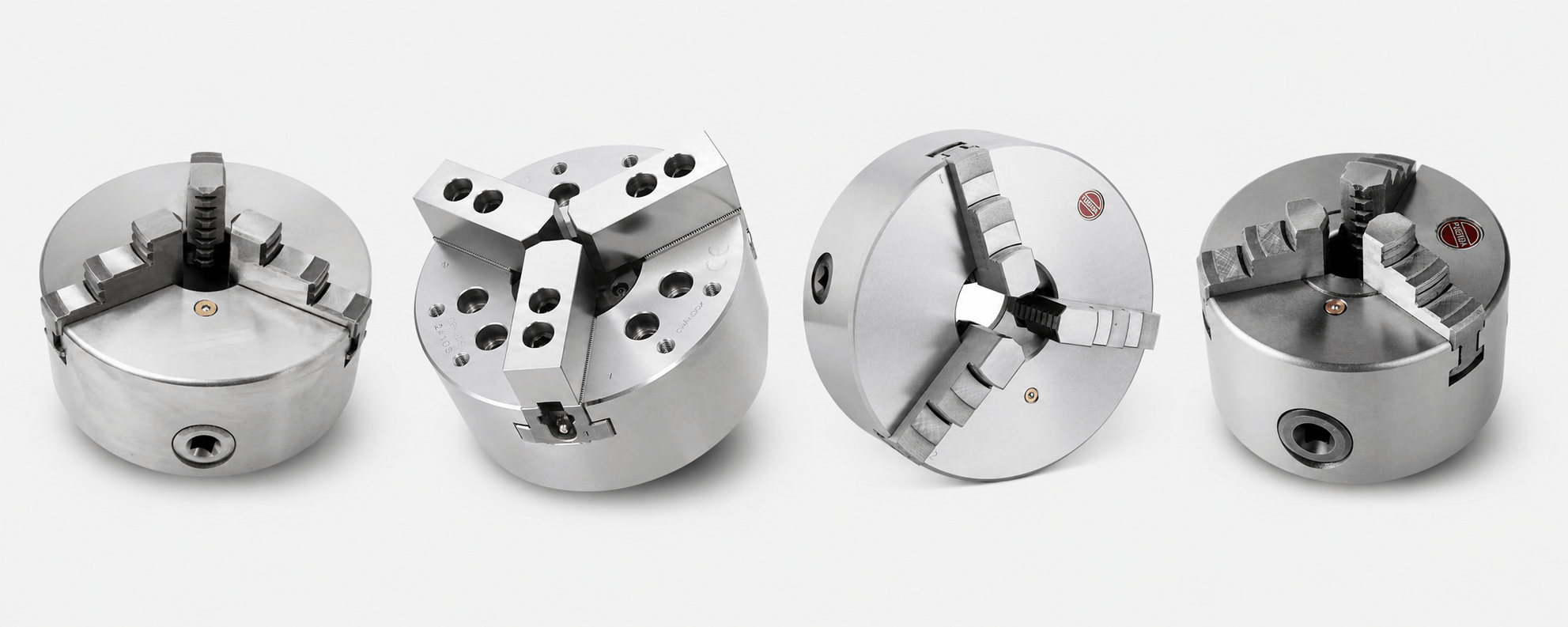

Виды токарных патронов по конструкции

Для производства токарных патронов обычно используют высокопрочную легированную сталь или чугун. Материал корпуса должен выдерживать высокие нагрузки, вибрации и постоянные циклы зажима.

Основные виды токарных патронов:

• Цанговые патроны — применяются для точной фиксации небольших заготовок и пруткового материала. Часто используются на автоматах и станках с ЧПУ.
• Спиральные патроны — оснащаются спиральным диском для одновременного перемещения кулачков и быстрого центрирования детали.
• Рычажные патроны — имеют рычажный механизм зажима и применяются для деталей сложной формы.
• Клиновые патроны — обеспечивают высокое усилие зажима и точную настройку положения кулачков.
• Мембранные патроны — используются преимущественно для чистовой обработки и работы с тонкостенными деталями.

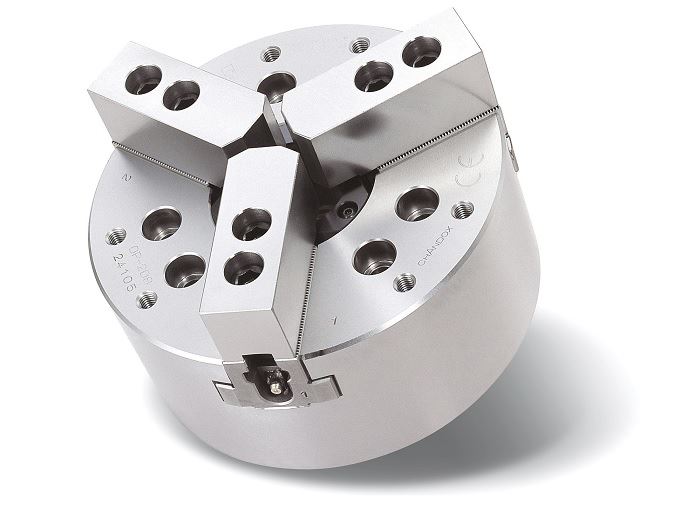

На производстве особенно востребованы гидравлические токарные патроны, которые позволяют быстро фиксировать заготовку, обеспечивают стабильное усилие зажима и подходят для серийного производства.

Классификация по количеству кулачков

Количество кулачков влияет на распределение усилия зажима, точность центрирования и тип деталей, с которыми может работать токарный патрон.

Для большинства универсальных операций по металлообработке используются трехкулачковые ручные токарные патроны, которые обеспечивают быстрое центрирование детали и удобны в эксплуатации.

Размеры и обозначения по ГОСТ

Требования к конструкции, материалам и качеству токарных патронов регулируются нормативной документацией. Основным стандартом является ГОСТ 1654-86, соответствующий международному стандарту ISO 3089-74.

Для отдельных типов патронов также применяются специализированные стандарты:

• ГОСТ 2675-80 — трехкулачковые самоцентрирующиеся патроны;
• ГОСТ 14903-69 — двухкулачковые самоцентрирующиеся патроны.

Подбор патрона к станку

Правильный подбор токарного патрона влияет на стабильность обработки, стойкость режущего инструмента и безопасность работы оборудования.

При выборе токарного патрона учитывают:

• наружный диаметр патрона;
• тип крепления к шпинделю;
• число кулачков;
• максимальную частоту вращения;
• тип заготовки и материал;
• режимы обработки;
• требуемую точность центрирования.

Для серийного производства и станков с ЧПУ чаще выбирают гидравлические патроны, обеспечивающие высокую скорость переналадки и стабильность усилия зажима. Для ремонтных участков и универсальных станков часто используются ручные самоцентрирующиеся модели.
