Токарный патрон OP-215
Срок поставки 3-5 недель
Нашли дешевле?
Характеристики
Диаметр патрона (мм)
381
Диаметр сквозного отверстия (мм)
117,5
Ход плунжера (мм)
23
Ход кулачков на диаметр (мм)
10,6
Все характеристики
Товар на фото может отличаться от оригинала
Описание
3-х кулачковый механизированный самоцентрирующийся гидравлический токарный патрон OP-215 CHANDOX (Тайвань)
Характеристики
|
Диаметр патрона (мм)
|
381 |
|
Диаметр сквозного отверстия (мм)
|
117,5 |
|
Ход плунжера (мм)
|
23 |
|
Ход кулачков на диаметр (мм)
|
10,6 |
|
Макс. скорость (об/мин)
|
2500 |
|
Макс. сила втягивания кгс (kН)
|
7140(70) |
|
Макс. сила зажима кгс (kН)
|
18250(179) |
|
Макс. гидравл. давление кгс/см² (МПа)
|
24,5(2,4) |
|
Вес (кг)
|
106,8 |
|
Сырые кулачки
|
SJ-15 |
|
Каленые кулачки
|
HJ-15 |
|
Совместимый гидроцилиндр
|
P2511 |
|
Диапазон зажима
|
Ø35~Ø381 |
|
Y
|
42,5 |
|
Конус шпинделя
|
A2-11 (A2-8) |
|
A
|
381 |
|
B
|
133 |
|
C(h6)
|
300 |
|
E
|
22 |
|
E1
|
33 |
|
F
|
6 |
|
G
|
260 |
|
H
|
235 |
|
H1
|
- |
|
I1
|
- |
|
H2
|
PCDØ230 |
|
I2
|
3-M12×1.75P |
|
H3
|
PCDØ300 |
|
I3
|
3-M12×1,75P |
|
J
|
117,5 |
|
K
|
6-M20×2,5P |
|
L
|
28 |
|
M
|
43 |
|
N max.
|
82,3 |
|
N min.
|
77 |
|
O max.
|
46 |
|
O min.
|
13 |
|
P max.
|
7,5 |
|
P min.
|
-16 |
|

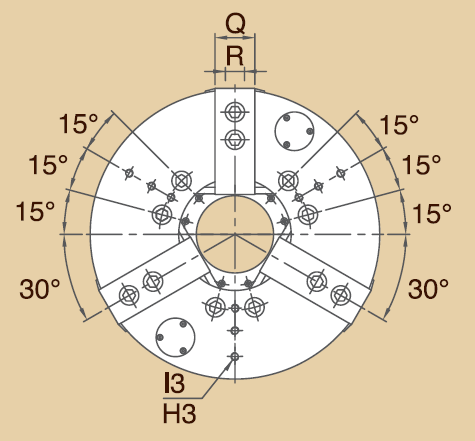

Q
|
62 |
|
R
|
22 |
|
S
|
42,5 |
|
T
|
5 |
|
U
|
M130×2P |
|
V
|
48 |
|
W
|
66,5 |
|
X
|
165 |
Наличие на складе
Chandox Precision Ind. Co., Ltd. — тайваньский производитель токарных патронов и зажимной оснастки для металлообрабатывающих предприятий.
