Описание станка

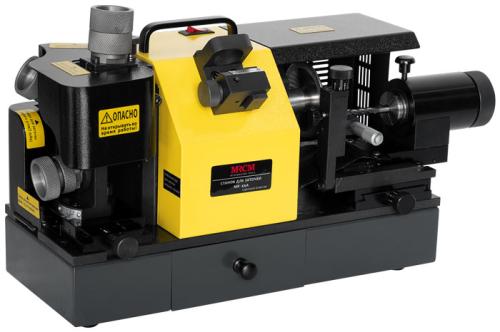

Заточной станок для концевых фрез MRCM MR-X6A – это профессиональное промышленное оборудование, предназначенное для качественной и быстрой заточки фрез среднего диаметра. Станок незаменим на любом производстве, где требуется восстановление режущих кромок фрез из твердых сплавов и быстрорежущей стали.

Станок обеспечивает легкую и точную заточку фрез диаметром от 4 мм до 20 мм. Работа на станке не требует специальных навыков – достаточно ознакомиться с инструкцией по эксплуатации.

Основные возможности

• Заточка торцевых режущих кромок, заднего угла и подточка перемычки 2-х, 3-х и 4-х зубых концевых фрез.
• Заточка боковой режущей кромки (ленточки).
• Использование высококачественного синтетического алмазного круга (SDC) для заточки фрез из быстрорежущей стали (HSS).
• Компактная и легкая конструкция, удобная для транспортировки.
• Долговечность – срок службы станка при правильной эксплуатации достигает 10-15 лет.



Комплектация

В комплект поставки станка MRCM MR-X6A входит:

• 6 цанг ER20 размером Ø4, Ø6, Ø8, Ø10, Ø12, Ø14 мм;
• 3 цанги ER25 размером Ø16, Ø18, Ø20 мм;
• 8 цанг 385E размером Ø6-Ø20 мм;
• 2 цанговых патрона для заточки 2-х и 4-х зубых фрез (ER20 и ER25);
• 2 цанговых патрона для заточки 3-х зубых фрез (ER20 и ER25);
• Комплект из трех заточных кругов SDC (синтетический алмаз) для заточки фрез из твердых сплавов (HM);
• Руководство по эксплуатации на русском языке.

Особенности станка

• Удобная заточка концевых фрез диаметром от 4 до 20 мм.
• Простота в использовании – не требует специальных знаний.
• Точная линейная направляющая для заточки ленточки фрезы.
• Четыре цанговых патрона с 9 цангами ER20/ER25 и 8 цангами 385E.
• Три высококачественных заточных круга Legao (Тайвань) в комплекте.
• Быстрое восстановление режущих кромок и геометрии фрез.
• Массивное основание, исключающее вибрации при работе.

Оснащение станка

1. Комплект цанг: 9 цанг ER20/ER25 и 8 цанг 385E.
2. Юстировочное устройство: точная установка сверла в патроне.
3. Подточка перемычки: гнездо для подточки перемычки.
4. Режущие кромки: гнездо для заточки режущих кромок.
5. Глубина перемычки: регулировка глубины перемычки.
6. Защитное ограждение: откидное ограждение заточного круга.
7. Левый заточной круг: круг Legao для торцов фрез.
8. Подвижная плита: регулировка центра схождения режущих кромок.

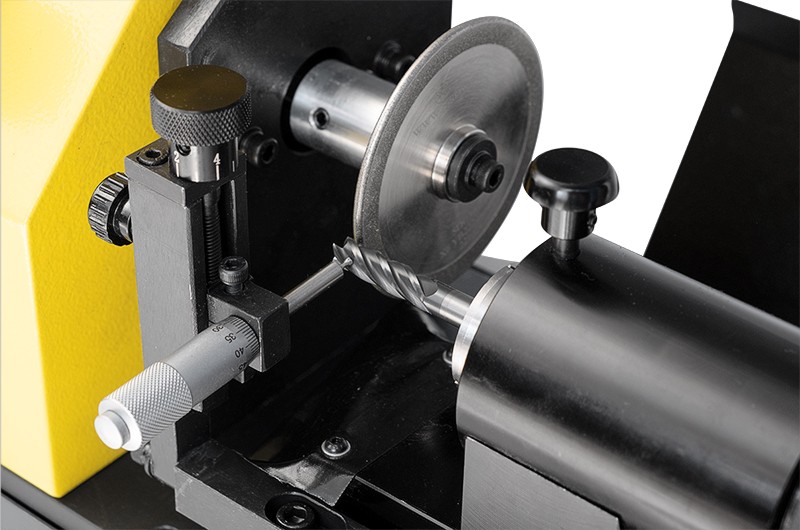

9. Заточка фрез по ленточке: восстановление боковых режущих кромок.
10. Правый заточной круг: круг Legao для заточки ленточки.
11. Микрометрическая игла: плавное перемещение ленточки фрезы.
12. Жесткая конструкция: массивное основание для устойчивости.

Преимущества MRCM MR-X6A

Станок MRCM MR-X6A сочетает в себе высокую производительность, простоту эксплуатации и долговечность. Он идеально подходит для предприятий, где требуется регулярная заточка концевых фрез. Благодаря своей универсальности и надежности, этот станок становится незаменимым помощником в любом производственном процессе.
