Бельгийский король и фрезерный инструмент
Фрезерный инструмент для обработки закалённых сталей применяется там, где требуется высокая стойкость режущей кромки, стабильная геометрия обработки и сокращение времени изготовления детали.
Особенно важны такие решения при фрезеровании пазов, канавок, пресс-форм, штамповой оснастки и деталей из материалов твёрдостью HRC 58–65. В этих задачах правильно выбранная концевая фреза или фреза со сменными пластинами может заменить более длительные операции шлифования или электроэрозионной обработки.
Современная механическая обработка металла активно развивается за счёт сотрудничества промышленных предприятий, учебных центров и производителей инструмента. Показательные демонстрации фрезерования, точения и нарезания канавок позволяют не только обучать специалистов, но и проверять возможности новых инструментальных решений в условиях, приближенных к производству.
Во время одной из таких демонстраций были показаны методы концевого фрезерования с применением твердосплавных фрез, фрез со сменными режущими пластинами и оснастки для обработки пазов и канавок. Подобные проекты важны для отрасли: они связывают обучение, практическую металлообработку и разработку новых решений для производственных задач.
Содержание:
Развитие фрезерного инструмента
Потребность в производительном металлорежущем инструменте постоянно растёт. Производствам нужно быстрее обрабатывать детали, снижать себестоимость, повышать стойкость инструмента и уменьшать количество вспомогательных операций. Особенно это заметно в сегментах, связанных с изготовлением пресс-форм, штампов, литейной оснастки и деталей из труднообрабатываемых материалов.
Если раньше часть таких операций выполнялась преимущественно электроэрозионной обработкой или шлифованием, то развитие твёрдосплавного инструмента и высокопроизводительного фрезерования позволяет переносить больше задач на стабильные фрезерные станки и обрабатывающие центры.
Сокращение времени обработки
Фрезерование позволяет быстрее удалять металл и уменьшать количество переходов по сравнению с рядом медленных финишных технологий.
Снижение себестоимости детали
Высокая стойкость инструмента, стабильные режимы и меньшие простои станка помогают снизить затраты на единицу продукции.
Для предприятий это означает не просто замену одного инструмента другим, а пересмотр всей технологической цепочки: от выбора фрезы и державки до режимов резания, стратегии обработки и контроля износа.
Концевые фрезы в современной обработке
Концевые фрезы применяются для обработки плоскостей, уступов, пазов, карманов, контуров и сложных поверхностей. В зависимости от конструкции они могут использоваться для черновой, получистовой и чистовой обработки.
При работе с закалёнными сталями и деталями высокой твёрдости особенно важны материал режущей части, геометрия зуба, покрытие, жёсткость крепления и правильный подбор режимов резания. Ошибка в одном из этих параметров быстро приводит к сколам режущей кромки, вибрациям, перегреву и снижению стойкости.
Концевые фрезы применяют для:
- фрезерования пазов и канавок;
- обработки пресс-форм и штамповой оснастки;
- чернового съёма металла;
- получистовой и чистовой обработки поверхностей;
- обработки закалённых сталей и труднообрабатываемых материалов.
В каталоге АЕМСИ можно подобрать фрезы по металлу для разных типов обработки: от универсальных производственных задач до специализированного фрезерования твёрдых и износостойких материалов.
Обработка закалённых сталей HRC 58–65
Обработка материалов твёрдостью HRC 58–65 предъявляет повышенные требования к инструменту и станку. В таких условиях режущая кромка работает при высоких контактных нагрузках и температуре, а любая вибрация резко снижает стойкость инструмента.
Для таких задач применяются твёрдосплавные фрезы, фрезы с высокостойкими покрытиями, специальные геометрии режущей кромки и стратегии высокоскоростной обработки. На стабильном станке с достаточной жёсткостью можно эффективно выполнять черновую и получистовую обработку даже по твёрдым материалам.
HRC 30–60
Диапазон для широкого круга конструкционных и инструментальных сталей после термообработки.
HRC 50–60
Зона повышенных нагрузок, где особенно важны покрытие, геометрия фрезы и отсутствие вибраций.
HRC 58–65
Сложная обработка закалённых сталей, пресс-форм и штамповой оснастки, где требуется специализированный инструмент.
При обработке закалённых сталей важно не стремиться только к максимальной скорости. Намного важнее подобрать устойчивую комбинацию: станок, патрон, вылет инструмента, стратегию траектории, подачу, глубину резания и охлаждение.
Фрезерование пазов и канавок
Фрезерование пазов и канавок относится к операциям с высокой нагрузкой на инструмент. При полном или частичном погружении фрезы в материал ухудшается отвод стружки, растёт температура в зоне резания и повышается риск вибраций.
Для стабильной обработки важно использовать инструмент с подходящей геометрией, достаточной жёсткостью и эффективным стружкообразованием. При работе по закалённым сталям это особенно критично: стружка должна выходить свободно, а режущая кромка — сохранять форму без сколов.
При обработке пазов и канавок учитывают:
- ширину и глубину паза;
- твёрдость материала;
- жёсткость станка и крепления заготовки;
- тип фрезы и количество зубьев;
- вылет инструмента;
- стратегию удаления стружки и охлаждения.
Если технологическая задача связана с регулярной обработкой пазов, канавок или сложных профилей, стоит рассматривать не универсальный инструмент «на все случаи», а специализированные фрезы под конкретный материал, глубину резания и тип станка.
Монолитные фрезы и фрезы со сменными пластинами
В современной металлообработке применяются два основных подхода: монолитные твердосплавные фрезы и корпусные фрезы со сменными пластинами. Каждый вариант имеет свои преимущества и применяется в разных технологических условиях.
Монолитные твердосплавные фрезы
Подходят для точной обработки, малых и средних диаметров, сложных траекторий, финишных операций и работы с высокими скоростями резания.

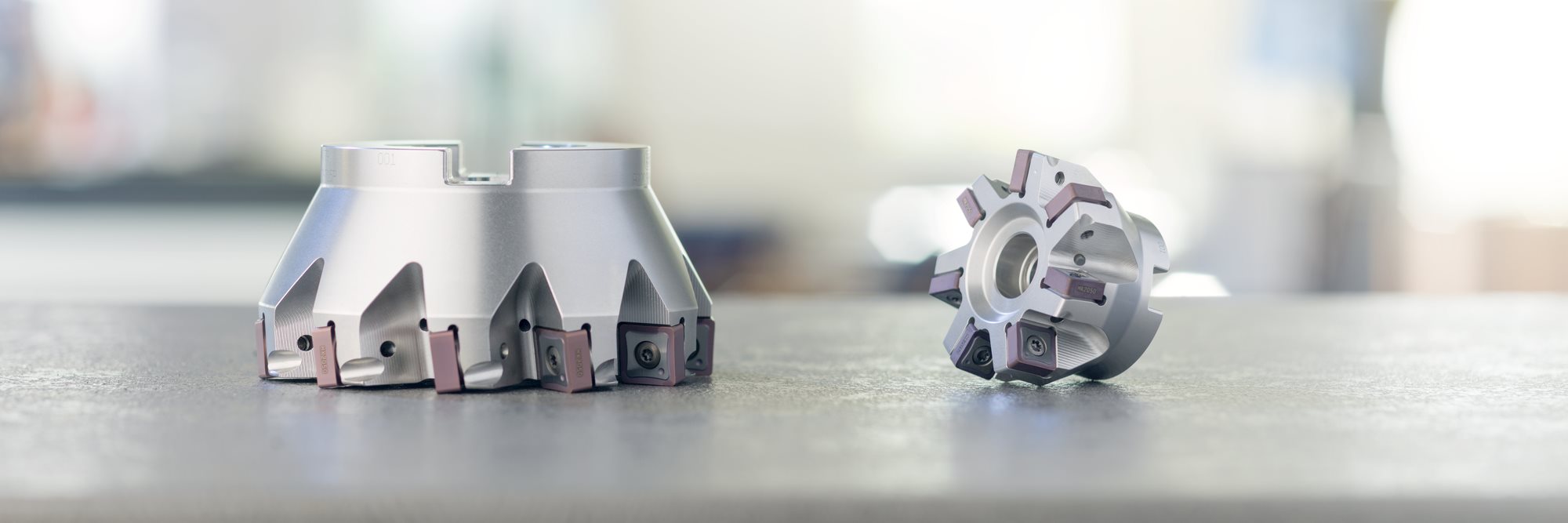

Фрезы со сменными пластинами
Эффективны при производительном съёме металла, обработке больших поверхностей, черновых операциях и задачах, где важна быстрая замена режущей кромки.
Фрезы со сменными пластинами позволяют быстро восстанавливать работоспособность инструмента без переточки корпуса. Достаточно заменить или повернуть пластину, если геометрия предусматривает несколько режущих кромок. Это снижает простой оборудования и упрощает обслуживание инструмента на производстве.
Для производственных задач можно рассмотреть фрезы со сменными пластинами, а также фрезерные пластины под конкретный материал, тип обработки и требования к стойкости.
Критерии выбора фрезерного инструмента
Выбор фрезерного инструмента должен начинаться не с цены фрезы, а с анализа технологической задачи. Важно учитывать материал детали, твёрдость, тип операции, требования к поверхности, станок, крепление и допустимое время обработки.
Материал и твёрдость заготовки
Для сталей HRC 30–60 и HRC 58–65 нужны разные инструментальные решения. Чем выше твёрдость, тем выше требования к покрытию, геометрии кромки, жёсткости системы и стабильности режимов.
Тип операции
Для черновой обработки важны производительный съём металла и прочность кромки. Для чистовой — стабильная геометрия, качество поверхности и минимальные вибрации.
Жёсткость технологической системы
Даже качественная фреза не покажет стабильный результат при слабом креплении заготовки, большом вылете инструмента или недостаточной жёсткости станка. Особенно это важно при обработке закалённых сталей.
Стойкость и себестоимость
Низкая цена инструмента не всегда означает экономию. Для производства важнее стоимость обработки одной детали: ресурс фрезы, скорость съёма металла, стабильность качества и количество остановок станка.
При подборе фрезы учитывают:
- марку и твёрдость материала;
- тип операции: черновая, получистовая, чистовая;
- глубину и ширину резания;
- требуемую шероховатость поверхности;
- жёсткость станка, патрона и крепления заготовки;
- наличие СОЖ или возможность сухой обработки;
- экономику процесса: стойкость, время цикла и стоимость детали.
Нужно подобрать фрезерный инструмент под вашу задачу?
Специалисты АЕМСИ помогут подобрать фрезы, сменные пластины и оснастку под материал, твёрдость заготовки, тип операции, станок и требования к стойкости инструмента.
Заключение
Современный фрезерный инструмент позволяет выполнять операции, которые ранее часто требовали электроэрозионной обработки или шлифования. При грамотном подборе фрезы, режимов резания и технологической стратегии можно существенно сократить время обработки заготовки и повысить производительность участка.
Для обработки пазов, канавок, пресс-форм и закалённых сталей HRC 58–65 особенно важны стойкость режущей кромки, жёсткость системы и правильный выбор инструмента. Именно эти параметры определяют не только качество детали, но и реальную себестоимость обработки.
