Сменные пластины для металлообработки

В каталоге АЕМСИ представлены твердосплавные сменные пластины для разных видов механической обработки: точения, фрезерования, нарезания резьбы, отрезки, обработки канавок, черновых и чистовых операций. Подбор пластины зависит от формы, размера, марки твердого сплава, типа покрытия, стружколома, материала заготовки и режимов резания.

Ниже разберём, какие бывают сменные пластины, где применяются токарные и фрезерные СМП, чем отличаются резьбовые, отрезные и канавочные пластины, а также на что обращать внимание при выборе пластины под конкретную производственную задачу.

Что такое сменные пластины

Сменная многогранная пластина, или СМП, — это режущий элемент заданной формы, который фиксируется в корпусе инструмента механическим способом: винтом, прижимом, клином или другой системой крепления. В отличие от напайного инструмента, пластина не является постоянной частью державки или корпуса фрезы. После износа режущей кромки её можно повернуть на новую грань или заменить на новую пластину.

Пластины изготавливаются из твердых сплавов, керамики, CBN, PCD и других инструментальных материалов. Для большинства производственных задач применяются именно твердосплавные пластины с покрытием CVD или PVD. Покрытие повышает износостойкость, термостойкость, сопротивление кратерному износу, снижает трение и помогает работать на более стабильных режимах.

Чем точнее пластина подобрана под операцию, тем стабильнее получается обработка. Неправильный выбор может привести к вибрациям, быстрому износу режущей кромки, плохому дроблению стружки, перегреву зоны резания и нестабильному качеству поверхности.

Преимущества СМП в производстве

Сменные пластины особенно востребованы на предприятиях, где важны производительность, повторяемость размеров и минимальное время переналадки. При использовании пластин оператору не нужно перетачивать резец или фрезу: достаточно заменить пластину или повернуть её на следующую режущую грань.

Для технолога сменные пластины удобны тем, что позволяют управлять процессом обработки через подбор геометрии, сплава и стружколома. Для снабжения это упрощает нормирование расхода инструмента и закупку повторяемых позиций. Для руководителя производства СМП дают более понятную экономику: можно считать стойкость кромки, время обработки, количество деталей на одну грань и стоимость инструмента на деталь.

Токарные пластины

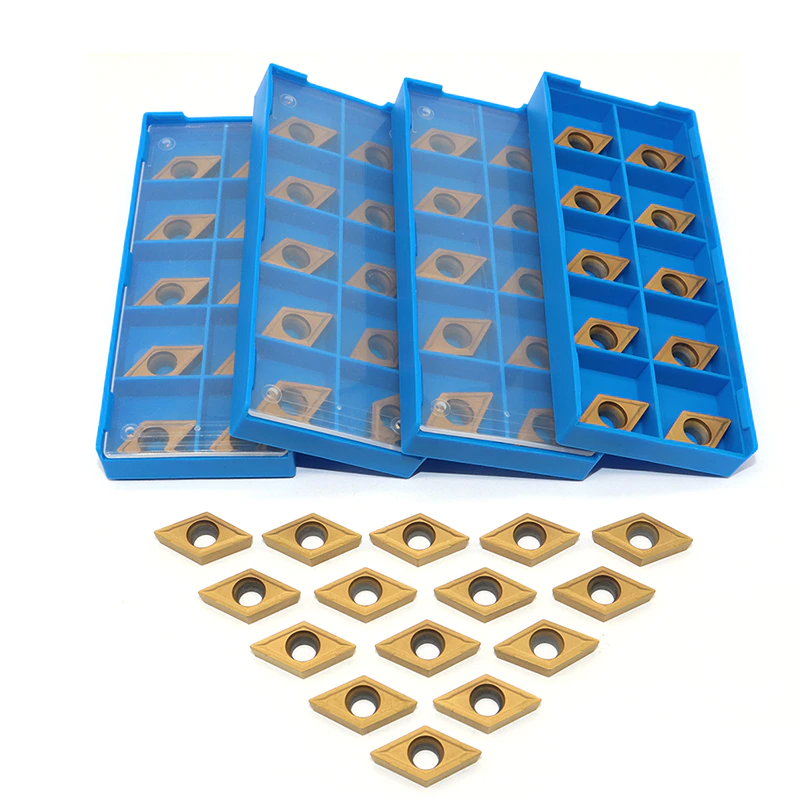

Токарные сменные пластины применяются для наружного и внутреннего точения, подрезки торца, растачивания, обработки уступов, снятия припуска, получистовой и чистовой обработки. Они устанавливаются в токарные державки и подбираются по форме, заднему углу, классу точности, радиусу вершины и типу стружколома.

При выборе токарной пластины важно учитывать не только обозначение, но и характер операции. Для чернового точения нужна более прочная режущая кромка и устойчивость к ударным нагрузкам. Для чистовой обработки важны острота кромки, качество поверхности и стабильность размера. Для нержавеющей стали и вязких материалов особенно важен правильный стружколом.

Фрезерные пластины

Фрезерные сменные пластины применяются в корпусных фрезах для торцевого, уступного, пазового, контурного и чернового фрезерования. В отличие от токарной обработки, при фрезеровании режущая кромка работает в условиях прерывистого резания: пластина периодически входит в материал и выходит из него. Поэтому для фрезерных СМП особенно важны прочность кромки, стойкость к ударным нагрузкам и надёжность крепления в корпусе.

Фрезерная пластина должна соответствовать корпусу фрезы, типу посадочного места, направлению резания и обрабатываемому материалу. Неправильно подобранная пластина может вызвать вибрации, выкрашивание кромки, нестабильную шероховатость и перегрузку шпинделя.

Резьбовые, отрезные и канавочные пластины

Помимо токарных и фрезерных СМП, в металлообработке применяются специализированные пластины для нарезания резьбы, отрезки и обработки канавок. Эти операции требуют более точного подбора, потому что геометрия пластины напрямую формирует профиль, ширину канавки, качество боковых поверхностей или параметры резьбы.

Для резьбовых, отрезных и канавочных операций особенно важна жёсткость державки, правильная установка по центру, отсутствие вибраций и корректный режим подачи. Даже качественная пластина будет работать нестабильно, если инструмент установлен с перекосом или выбран неподходящий режим резания.

Как выбрать сменную пластину

Подбор сменной пластины начинается не с цены и не с формы, а с технологической задачи. Нужно понимать, какая операция выполняется, какой материал обрабатывается, какой станок используется, насколько жёсткая система СПИД, какие требования предъявляются к шероховатости, точности и стойкости инструмента.

Для черновой обработки обычно выбирают более прочную пластину с усиленной кромкой. Для чистовой — более острую геометрию, меньший радиус и стружколом, рассчитанный на малую глубину резания. Для нержавеющей стали нужна геометрия, которая снижает налипание и помогает стабильно отводить стружку. Для чугуна важна износостойкость и устойчивость к абразивному износу.

Типовые ошибки при подборе и эксплуатации

Даже качественная сменная пластина может работать нестабильно, если она установлена не в свою державку, используется на неподходящем режиме или применяется для материала, под который не рассчитана. Поэтому при закупке СМП важно ориентироваться не только на обозначение, но и на фактическую технологию обработки.

Для стабильной работы желательно фиксировать фактическую стойкость пластин на конкретной операции: материал, скорость резания, подачу, глубину резания, наличие СОЖ, количество обработанных деталей на одну режущую кромку и характер износа. Эти данные помогают точнее подбирать инструмент при повторных закупках.
