Основное назначение станка

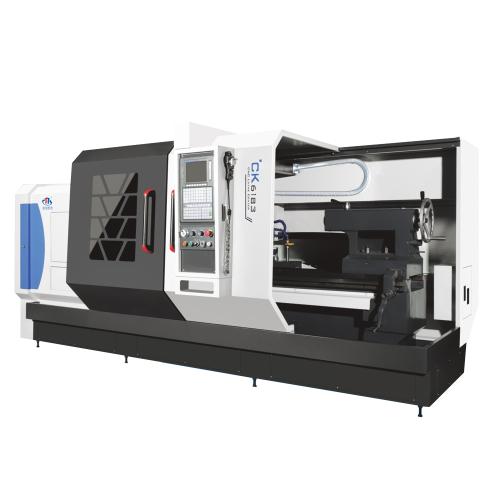

Модель CK6183 — горизонтальный токарный станок с числовым программным управлением (ЧПУ), разработанный на основе передовых технологий аналогичных отечественных моделей с учётом многолетнего опыта производства. Это высокоточный, высокопроизводительный токарный станок с плоской станиной. Он обладает отличными динамическими характеристиками, высокой стабильностью обработки и точным контролем движений.

Станок осуществляет двухосевое управление (продольная ось Z и поперечная ось X) и предназначен для обработки различных валов и дисковых деталей. Поддерживает автоматическую токарную обработку наружных и внутренних цилиндров, конических и сферических поверхностей, торцов, а также резьбонарезание.

Идеально подходит для массовой и серийной обработки крупногабаритных и сложных вращающихся заготовок в таких отраслях, как:

• автомобилестроение,
• машиностроение,
• аэрокосмическая промышленность,
• энергетика (включая ветроэнергетику),
• судостроение,
• медицинская техника.

Основные конструктивные особенности и функции

Конструкция станка

Станина изготовлена из высококачественного чугуна HT300 по технологии литья в песчаные формы, с последующей двойной термической обработкой (искусственное старение). Ширина направляющих — 600 мм. Поверхности направляющих подвергнуты закалке ТВЧ до твёрдости HRC52 и последующей прецизионной шлифовке.

Шпиндельный узел

• Жёсткий корпус шпиндельной бабки обеспечивает возможность обработки с большим съёмом.
• Шпиндель установлен на четырёх высокоточных подшипниках (трёхточечная опора).
• Смазка шпинделя — консистентная (смазка в подшипниках), обеспечивающая надёжную работу и охлаждение.

Подача и приводы

• Направляющие оснащены износостойкой накладкой TSF для снижения трения.
• Осевые перемещения (X и Z) реализованы через прецизионные ШВП (шарико-винтовые пары).
• Подача смазки осуществляется автоматической централизованной системой.
• Серводвигатели X и Z соединены напрямую с ШВП через муфты без люфта.
• Перед отгрузкой проводится лазерная компенсация погрешностей позиционирования.

Револьверная головка

Используется 4-позиционная электрическая револьверная головка от известного китайского производителя.

Задняя бабка

• Жёсткая конструкция обеспечивает устойчивость при тяжёлых операциях.
• Пиноль (гильза) закалена и точно отшлифована.

Привод

• Главный двигатель — асинхронный 11 кВт, 6-полюсный, с частотным управлением.
• Оси X и Z — серводвигатели с высоким крутящим моментом.

Патрон

Стандартный ручной 3-кулачковый патрон Ø325 мм.

Смазка

• Централизованная автоматическая смазка направляющих.
• В шпиндельной бабке используется индустриальное масло (32–64 класс).
• ШВП и направляющие смазываются через прецизионную масляную систему.

Электрооборудование

• Стабильная и надёжная система ЧПУ от зарубежного производителя.
• Электропитание: 380 В, 50 Гц, 3-фазное.

Безопасность

• Полуограждение с двойной дверцей.
• Защита винтов по осям X и Z.
• Кнопка аварийной остановки.

Универсальные зажимные приспособления

Шпиндель с концом по стандарту C-11 позволяет устанавливать различные типы патронов (гидравлические, пневматические, ручные).

Полная защита рабочей зоны

Прочное внешнее ограждение, смотровые окна из многослойного стекла, светодиодное освещение.

Готов к автоматизации

Модульная конструкция станка позволяет подключение автоматических систем загрузки/выгрузки и легко интегрируется в автоматические производственные линии.
