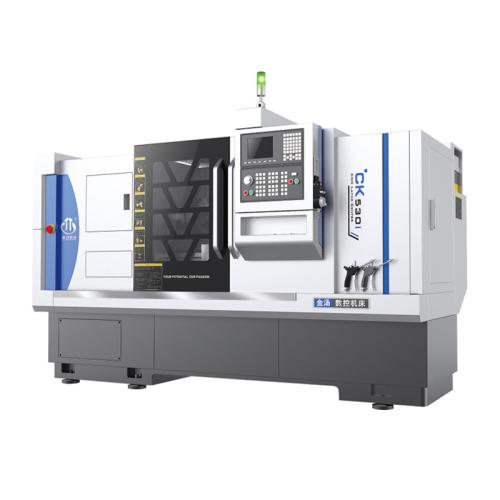

Токарный станок Jintang Machine CK530i/1000 с горизонтальной (прямой) станиной
| Наименование параметра | Ед. изм. | Значение |
|---|---|---|
| Обработка | ||
| Макс. диаметр вращения над станиной | мм | Ø530 |
| Макс. длина обрабатываемой заготовки | мм | 1000 |
| Макс. диаметр обработки | мм | Ø530 |
| Макс. диаметр вращения над суппортом | мм | Ø290 |
| Макс. длина точения | мм | 1000 |
| Шпиндель | ||
| Фланец шпинделя | — | C-8 |
| Конус шпинделя | — | Метрический 90 |
| Диаметр отверстия шпинделя | мм | Ø82 |
| Диапазон оборотов шпинделя | об/мин | 25-340 / 60-780 / 120-1600 |
| Количество диапазонов скоростей | — | 3 |
| Мощность шпинделя | кВт | 7.5 |
| Диаметр патрона | мм | Ø250, ручной, 3-х кулачковый |
| Расстояние между направляющими | мм | 420 |
| Подача | ||
| Крутящий момент сервомотора X/Z | Н·м | 7.5 / 9.6 |
| Скорость быстрого перемещения по X/Z | м/мин | 6 / 8 |
| Перемещение по оси X | мм | 380 |
| Перемещение по оси Z | мм | 1000 |
| Револьвер | ||
| Тип револьверной головки | — | Электрическая, 4 позиции |
| Задняя бабка | ||
| Диаметр / ход пиноли | мм | Ø75 / 150 |
| Конус пиноли | — | Морзе 5 |
| Точность | ||
| Точность позиционирования X/Z | мм | 0,02 / 0,03 |
| Повторяемость X/Z | мм | 0,007 / 0,03 |
| Конусность | мм | 0,005 |
| Шероховатость | мкм | Ra1,6 |
| Круглость | мм | 0,01 |
| Плоскостность | мм | 0,025 / Ø300 |
| Безопасность | ||
| Тип ограждения | — | Полностью закрытая кабина с двойной дверью |
| Габариты и масса | ||
| Масса станка | кг | 2800 |
| Габаритные размеры (Д×Ш×В) | мм | 2800 × 1470 × 1670 |
Основной список комплектующих
| Наименование комплектующего | Модель / Спецификация | Производитель | Примечание |
|---|---|---|---|
| Система ЧПУ | Система 808DiT | Huazhong CNC |
|
| Серводвигатель оси X | 130ST-M0751530LM1DD |
|
Крутящий момент 7.5 Н·м |
| Серводвигатель оси Z | 130ST-M0961530LM1DD |
|
Крутящий момент 9.6 Н·м |
| Главный двигатель | YP132M-7.5-4 | Ningbo GEXIN | Асинхронный, 7.5 кВт |
| Подшипники шпинделя (передние) | NN3024K/W33 + 234424BM1 | Luoyang Derun |
|
| Подшипники шпинделя (средние) | NN3021K/W33 | Luoyang Derun |
|
| Подшипники шпинделя (задние) | 6020 | Luoyang Derun |
|
| Преобразователь частоты | V5-H-4T7.5G | Blue Sea Huateng |
|
| Шарико-винтовая пара X | FFZD2505 | Nanjing Gongyi |
|
| Шарико-винтовая пара Z | FFZD4006 | Nanjing Gongyi |
|
| Патрон | K11-250 | Yantai Universal | Механический трёхкулачковый, Ø250 мм |
| Электрический резцедержатель | AK21206×4C | Yantai Universal | 4 позиции, 206×206 мм |
| Насос охлаждения | YSB-25-200 | Dandong Shanchuan |
|
| Подшипники ШВП оси X | 7602025TN/DB P4 + 6204 | Luoyang Derun | Высокоточные |
| Подшипники ШВП оси Z | 7602030TN/DB P5 + 6206 | Luoyang Derun |
|
| Приводной ремень (клиновой) | — | Nanjing Weichi |
|
Комплектация станка
Стандартная комплектация
- Система ЧПУ: NC Волга
- Серводвигатель шпинделя: 7,5 кВт
- Автоматическая смазка направляющих
- Центр для задней бабки
- Рабочее освещение
- Ящик для инструментов
- Полная кабинетная защита
- Принципиальные электросхемы
- Руководство по эксплуатации станка
- Руководство по ЧПУ
Дополнительная комплектация
- Автоматический пруткоподатчик
- Система ЧПУ по требованиям клиента
Токарный станок с ЧПУ JINTANG CK530i-1000 с горизонтальной станиной
CK530i-1000 — высокоточный токарный станок с ЧПУ с горизонтальной станиной, разработанный компанией JINTANG. Предназначен для обработки тел вращения: валов, дисков и других деталей средней и крупной серии. Реализована двухкоординатная система управления (оси X и Z), позволяющая выполнять наружное и внутреннее точение, обработку конических и фасонных поверхностей, торцевание, нарезание резьб и другие типовые операции токарной группы.
Конструктивные особенности
Монолитная станина изготовлена из чугуна HT300 с закалёнными направляющими (420 мм, твердость HRC52). Поверхности шлифованы для обеспечения прямолинейности. Плоская компоновка с высокой жёсткостью конструкции обеспечивает стабильную точность даже при тяжёлой обработке.
Шпиндель собран на прецизионных подшипниках, обеспечивающих устойчивое вращение. Система смазки построена на циркуляционной подаче масла, исключающей перегрев. Шпиндельная коробка устойчива к нагрузкам и обеспечивает как черновую, так и чистовую обработку.
Механика подачи
Оси X и Z оснащены ШВП высокой точности и сервомоторами с ременным или муфтовым приводом. Все перемещения тестируются лазерным интерферометром, что обеспечивает высокую точность позиционирования и повторяемости. Направляющие защищены мягкими лентами TSF, смазка — централизованная автоматическая.
Инструментальная система
Установлен четырёхпозиционный электрический револьвер известного китайского бренда. Компактная компоновка обеспечивает быструю переналадку и надёжную фиксацию инструмента.
Задняя бабка и привод
Задняя бабка усиленной конструкции позволяет работать с длинными деталями и высокими нагрузками. Втулка бабки закалена и точно отшлифована. Главный привод — двигатель переменного тока 7,5 кВт с преобразователем частоты и расширенным диапазоном скоростей.
Система смазки и безопасность
Все подвижные узлы снабжены автоматической системой смазки с контролем уровня. Станок выполнен в полной защитной обшивке с двухдверной системой доступа и экстренной кнопкой останова. Все ШВП надёжно защищены от попадания загрязнений.
ЧПУ и управление
Используется система HNC-808Di-T (КНР), адаптированная под токарные операции с 2–3 осями. Контроллер поддерживает протоколы M3, NCUC, EtherCAT, оснащён 10,4" цветным дисплеем. Обеспечивает стабильную работу станка, точную интерпретацию G-кода и возможность настройки по индивидуальному техпроцессу.
