Технические характеристики токарного станка HNL-4650 MC
| Наименование параметра | Ед. изм. | Значение |
|---|---|---|
| Обработка | ||
| Максимальный диаметр вращения над станиной | мм | Ø500 |
| Макс. диаметр вращения над суппортом | мм | Ø300 |
| Макс. диаметр обработки | мм | Ø270 |
| Макс. длина обработки | мм | 410 |
| Шпиндель / Патрон / Гидроцилиндр | ||
| Стандартный патрон | дюйм | 8" (Ø200 мм) |
| Посадочный конец шпинделя (тип) | — | A2-6 |
| Диаметр отверстия шпинделя | мм | Ø65 |
| Пропускной диаметр прутка через шпиндель | мм | Ø52 |
| Макс. скорость вращения шпинделя | об/мин | 4500 |
| Мощность главного привода | кВт | 11 / 15 |
| Подача | ||
| Ход по осям X/Z | мм | 200 / 550 |
| Быстрое перемещение по осям X/Z | м/мин | 24 / 24 |
| Тип направляющих по X/Z | мм | 35 / 35, роликовые |
| ШВП по X/Z | мм | Ø32×12 / Ø32×12 |
| Точность и геометрия | ||
| Точность позиционирования X/Z | мм | ±0.005 |
| Повторяемость позиционирования X/Z | мм | ±0.003 |
| Угол наклона станина | градус | 30° |
| Револьверная головка | ||
| Тип револьвера | — | BMT45-80-12T-290 |
| Количество позиций | — | 12 |
| Тип приводного инструмента | — | BMT45 |
| Державка для внутреннего точения | мм | Ø32 |
| Державка для наружного точения | мм | ¨20 |
| Торцевая державка | мм | ¨20 |
| Задняя бабка | ||
| Тип задней бабки | — | Гидравлическая, ручной тормоз |
| Перемещение задней бабки | — | От суппорта |
| Общий ход задней бабки | мм | 450 |
| Диаметр / ход пиноли | мм | Ø85 / 100 |
| Конус пиноли | — | Морзе 5, вращающийся центр |
| Система смазки | ||
| Объём маслонасоса | л | 1.5 |
| Тип смазки | — | Объёмная дозированная |
| Система охлаждения и удаления стружки | ||
| Мощность насоса охлаждения | кВт | 0.45 |
| Система удаления стружки | — | Задняя / боковая |
| Электропитание | ||
| Требуемое питание | — | 380В ±10%, 50Гц |
| Габариты | ||
| Тип ограждения | — | Полностью закрытая кабина |
| Габариты (Д × Ш × В) | мм | 2650 × 1800 × 2000 |
| Масса | кг | 4050 |
Комплектация станка
Стандартная комплектация
- Система ЧПУ: FANUC 0i TF
- Главный привод (шпиндель): FANUC βiIP22/8000 (11/15 кВт)
- Серводвигатель оси X: FANUC βiS 12/3000 (11 Н·м)
- Серводвигатель оси Z: FANUC βiS 12/3000 (11 Н·м)
- Мотор для приводного инструмента: FANUC αiS 12/4000 (2.7 кВт – 12 Н·м)
- Шпиндельный узел: Отечественный A2-6
- Подшипники шпинделя: NSK (Япония), передний: NN3020+100BAR, задний: NN3018
- Подшипники шарико-винтовой пары: NSK 25×62×15
- ШВП оси X: PMI (Тайвань) Ø32
- ШВП оси Z: PMI Ø32
- Направляющие оси X: PMI, роликовые, ширина 35 мм
- Направляющие оси Z: PMI, роликовые, ширина 35 мм
- Гидравлический патрон: Тайвань JATO, 8" (пустотелый)
- Приводная револьверная головка: Тайвань Mykun, BMT45-80-12T-290
- Приводной держатель инструмента: Baowei, BMT45
- Фиксированный держатель: Baowei, BMT45
- Гидравлическая система: Jiangsu Mengfu
- Система смазки: Yongjia Liubian
- Насос охлаждения: Dandong Shanchuan
- Электрооборудование: Schneider (Франция)
- Пневматика: Airtac (Тайвань)
- Теплообменник шкафа: Suomo (КНР)
- LED освещение рабочей зоны: Отечественный бренд
Дополнительная комплектация
- Система измерения и выставки инструмента: Renishaw (Великобритания)
- Программируемая сервозадняя бабка: Собственное производство
- Маслоуловитель: Sansen
- Масло-водоотделитель: Sansen
- Вращающийся центр Morse 5: Отечественный бренд
- Автоматический транспортер стружки с тележкой (задний выброс): Отечественный бренд

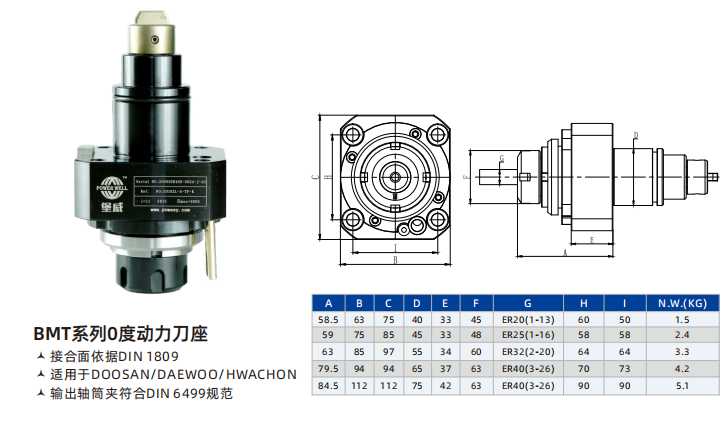

- Приводной держатель инструмента 0°: Baowei
- Приводной держатель инструмента 90°: Baowei

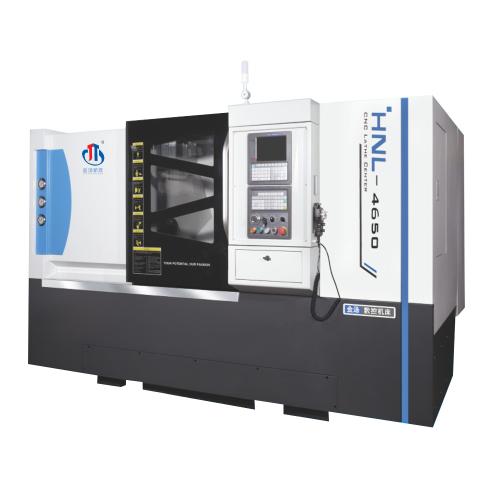

Токарный обрабатывающий центр с ЧПУ HNL-4650MC с наклонной станиной 30° | Jintang Machine
Обрабатывающий центр с числовым программным управлением модели HNL-4650MC предназначен для высокоточной и производительной токарной обработки тел вращения — валов и дисков. Оснащён наклонной станиной под углом 30°, конструкция выполнена в монолитном исполнении из высокопрочного чугуна марки HT300. Станок имеет полностью закрытую обшивку, обеспечивающую безопасность, защиту от стружки и удобство эксплуатации.
Станина и основание

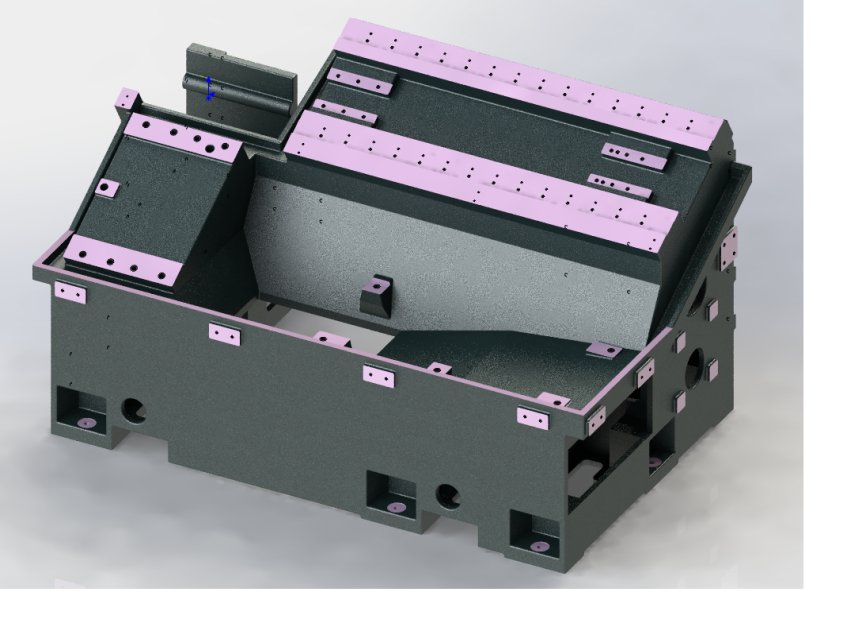

Станина изготовлена в цельнолитом исполнении. Все отливки проходят вторичную термическую стабилизацию для снятия внутренних напряжений. Конструкция с наклоном 30° упрощает удаление стружки и повышает жёсткость. Направляющие поверхности шлифуются с высокой точностью, обеспечивая прямолинейность перемещений узлов.

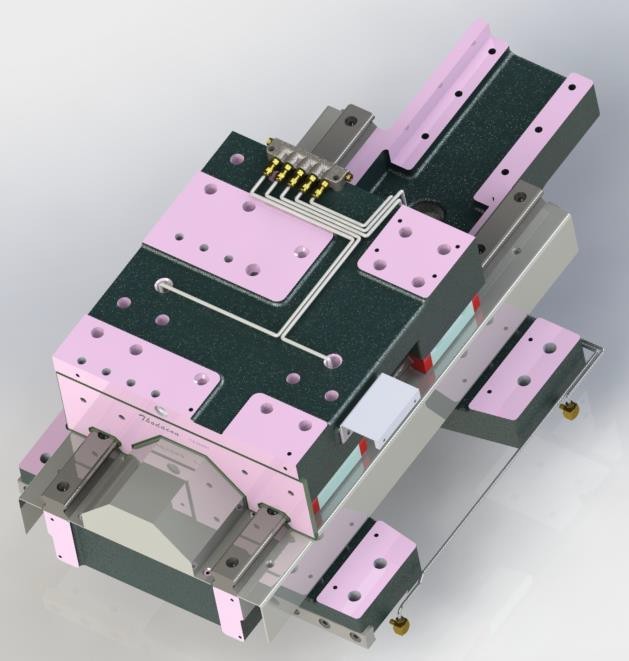

Каретка
Каретка выполнена из чугуна HT300, подвергнута термическому старению, благодаря чему достигается высокая стабильность геометрии и устойчивость к вибрациям. Поверхности базирования и направляющие обрабатываются на высокоточном оборудовании.

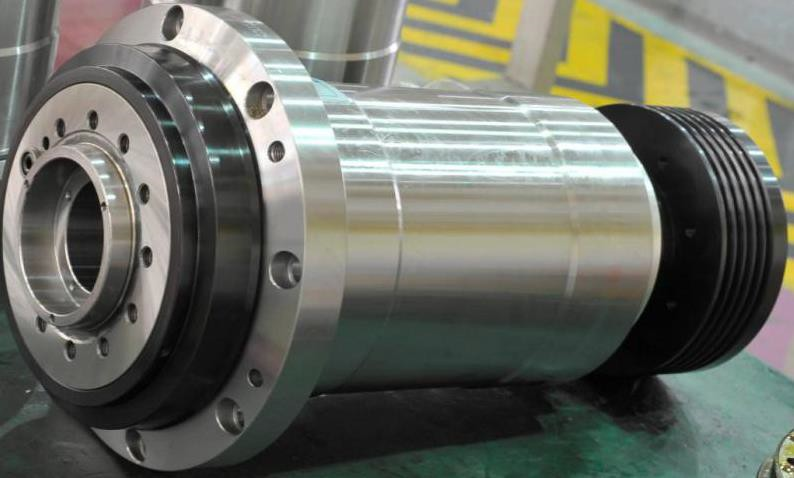

Шпиндельная бабка и шпиндельный узел
Корпус бабки отлит монолитно, также из HT300. Шпиндель собран на высокоточных подшипниках класса P4, используется роликовый NN3020 и упорный шариковый. Смазка — Klüber NBU15. Привод главного движения — сервомотор FANUC, C-ось — с магнитным датчиком Tamagawa. Опционально возможна установка энкодеров FANUC или Heidenhain. Встроен гидравлический тормоз C-оси.
Линейные оси X и Z
Установлены серводвигатели FANUC, прецизионные роликовые направляющие (35 мм) производства HIWIN или PMI, класс точности P. ШВП диаметром 32 мм с двойным предварительным натягом, класс C3. Такая система обеспечивает точное перемещение и минимальный люфт.
Револьверная головка

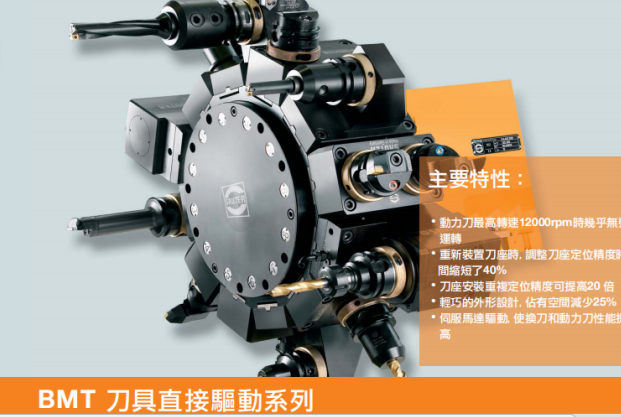

Применена BMT45-револьверная головка с сервоприводом Taiwan Maikun. Быстрая смена инструмента, высокая тяговая сила и точное позиционирование обеспечиваются зубчатой муфтой.

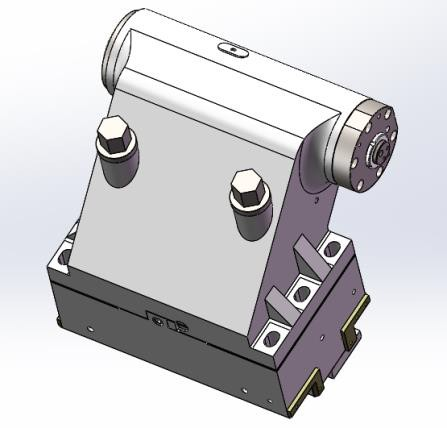

Задняя бабка и патрон

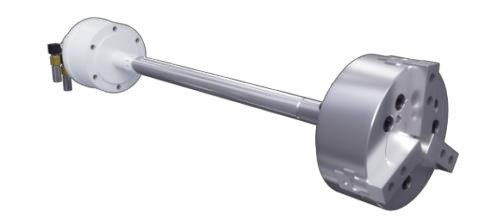

Задняя бабка перемещается жёстко, пиноль выдвигается гидравлически с управлением через ЧПУ. Установлен восьмидюймовый сквозной гидравлический патрон Jiahe.
Системы станка

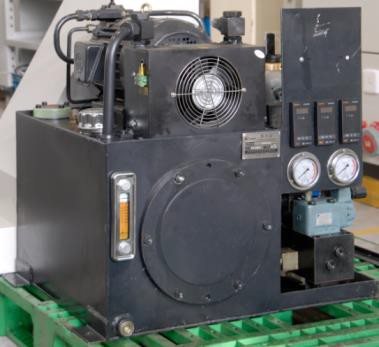

Гидравлическая станция рассчитана на непрерывную работу, оснащена датчиком давления. Автоматическая система смазки подаёт масло централизованно. Раздельный бак охлаждающей жидкости препятствует передаче тепла к станине и легко обслуживается. Присутствует система фильтрации и насос высокого давления.
Удаление стружки и защитная обшивка

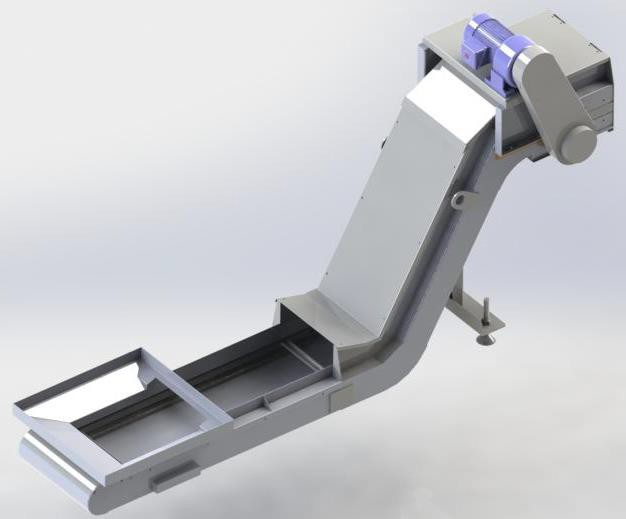

Установлен транспортер стружки (задний или боковой), управление через M-код. Обшивка с полной защитой выполнена в компактном современном дизайне, упрощает техническое обслуживание.
ЧПУ и электрооборудование
Станок комплектуется системой управления FANUC 0i-TF Plus версии 5. Включены функции компенсации инструмента и диагностики. Альтернативные системы: Siemens, HNC. Электрооборудование соответствует требованиям GB 5226.1, собранное на комплектующих Schneider Electric, степень защиты IP63, пульт управления расположен на поворотной стойке.
Эргономика
Все узлы и системы легко доступны. Коммуникации — подвесные и структурированные. Расположение органов управления обеспечивает комфорт работы. Конструкция предотвращает утечку СОЖ и выброс стружки, снижая загрязнение рабочей зоны.
