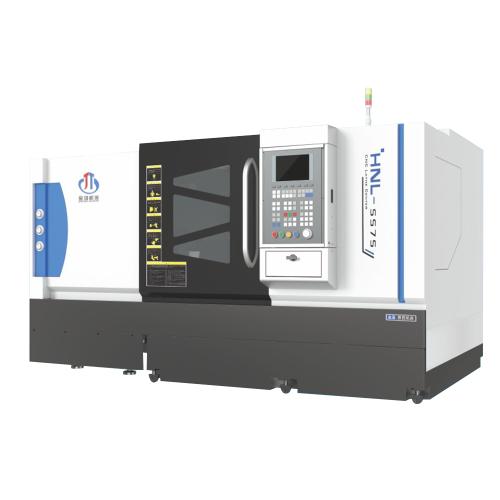

Токарный станок c ЧПУ HNL-5575 с наклонной станиной | Jintang Machine
Мало
Нашли дешевле?
Характеристики
Наличие
На складе
Заказ твердосплавных пластин от 10 штук
Товар на фото может отличаться от оригинала
Описание
Технические характеристики токарного станка HNL-5575
| Наименование параметра | Ед. изм. | Значение |
|---|---|---|
| Обработка | ||
| Максимальный диаметр вращения над станиной | мм | Ø560 |
| Максимальный диаметр вращения над суппортом | мм | Ø310 |
| Максимальный диаметр обработки | мм | Ø445 (Диск 385) |
| Максимальная длина обработки | мм | 670 |
| Шпиндель / Патрон / Гидроцилиндр | ||
| Стандартный патрон | дюйм | 10” (Ø260mm) |
| Нос шпинделя | тип | A2-8 |
| Диаметр отверстия шпинделя | мм | Ø80 |
| Максимальная скорость вращения шпинделя | об/мин | 3500 |
| Мощность основного двигателя | кВт | 15/18.5 |
| Подача | ||
| Максимальный ход по осям X/Z | мм | 235 / 750 |
| Скорость быстрого перемещения по осям X/Z | м/мин | 24 / 24 |
| Размер направляющих по осям X/Z | мм | 45 / 45 (роликовая) |
| Размер винтов по осям X/Z | мм | Ø40×10 / Ø40×10 |
| Точность и геометрия | ||
| Точность позиционирования по осям X/Z | мм | ±0.005 |
| Повторяемость позиционирования по осям X/Z | мм | ±0.003 |
| Угол наклона | угол | 30° |
| Револьверная головка | ||
| Тип револьверной головки | — | 100-12T-385 (гидравлическая) |
| Количество позиций | — | 12 |
| Держатель внутреннего | мм | Ø40 |
| Держатель наружного | мм | ¨25 |
| Держатель торцевого | мм | ¨25 |
| Задняя бабка | ||
| Тип задней бабки | — | Ручной гидравлический тормоз |
| Перемещение задней бабки | — | Суппортом |
| Общий ход задней бабки | мм | 680 |
| Диаметр / ход пиноли | мм | Ø100 / 100 |
| Конус пиноли задней бабки | Морзе | Поворотный центр MT5 |
| Система смазки | ||
| Объём насоса для смазки | литр | 3.0 |
| Тип | — | Объёмная дозированная смазка |
| Система охлаждения и удаления стружки | ||
| Мощность насоса охлаждения | кВт | 0.45 |
| Удаление стружки | — | Задний транспортер |
| Электропитание | ||
| Требования к электропитанию | — | 380V ±10% 50Hz |
| Габариты | ||
| Тип защиты | — | Полностью закрытый |
| Габариты (Д×Ш×В) | мм | 3350×2100×1980 |
| Вес станка | кг | 4700 |
Комплектация станка
Стандартная комплектация
- Система ЧПУ: FANUC 0i TF
- Двигатель шпинделя: FANUC βiIP30/8000 (15/18.5 кВт)
- Серводвигатель оси X: FANUC βiS 22/3000 (20 Н·м)
- Серводвигатель оси Z: FANUC βiS 22/3000 (20 Н·м)
- Шпиндельный узел: A2-8 (производство — Китай)
- Подшипник шпинделя: NSK (Передний: NN3024 + 120 BAR, Задний: NN3022)
- Подшипник винта: NSK 30×62×15
- Шариковый винт оси X: PMI Ø40
- Шариковый винт оси Z: PMI Ø40
- Направляющая оси X: PMI 45 (роликовая)
- Направляющая оси Z: PMI 45 (роликовая)
- Гидравлический патрон: 10-дюймовый полый патрон (Тайвань Jiahe)
- Гидравлическая револьверная головка (BMT55): Тайвань Mykun, высота центра 100 мм
- Гидравлическая система: Jiangsu Mengfu
- Система смазки: Yongjia Liubian
- Насос охлаждения: Dandong Shanchuan
- Основные электрические компоненты: Schneider
- Пневматические компоненты: AIRTAC
- Теплообменник электрического шкафа: Somo
- LED освещение рабочей зоны: Made in China
Дополнительная комплектация
- Система измерения/установки инструмента: Renishaw
- Программируемая задняя бабка с серводвигателем
- Сборщик масляного тумана: Shansen
- Маслоотделитель: Shansen
- Приводной инструментальный револьвер
- Автоматическое устройство для удаления стружки с тележкой (заднее удаление): Made in China
Токарный станок с ЧПУ HNL-5575 с наклонной станиной | Jintang Machine
Горизонтальный токарный станок с ЧПУ и наклонной станиной модели HNL-5575 — это представитель поколения современных металлорежущих токарных станков с ЧПУ. Он построен на жёсткой конструкции с наклонной станиной под углом 30° и полностью закрытой защитой. Станок обеспечивает высокоточную и стабильную обработку валов и дисков, входя в категорию токарных центров с ЧПУ.
Конструкция станка
Станина и основание
Станина выполнена из чугуна HT300 с наклоном 30°, прошедшего термообработку. Обладает высокой виброустойчивостью и стабильностью геометрии. Направляющие — высокоточной шлифовки.
Седло
Изготовлено из HT300 с термообработкой для повышения стабильности и виброустойчивости. Направляющие прошлифованы.
Седло
Шпиндельный узел
Цельнолитой корпус шпинделя из HT300 обеспечивает высокую стабильность. Установлены подшипники NSK класса P4, смазка NBU15. Главный привод — серводвигатель FANUC. Шпиндель отличается точностью, жёсткостью и надёжностью.
Цельный шпиндельный узел
Оси X и Z оснащены серводвигателями FANUC. Применяются линейные роликовые направляющие шириной 45 мм (Hiwin или Silver). Установлены шариковые винты C3 диаметром 40 мм с двойным предварительным натягом.
Схема приводной системы подачи
Револьверная головка с ЧПУ

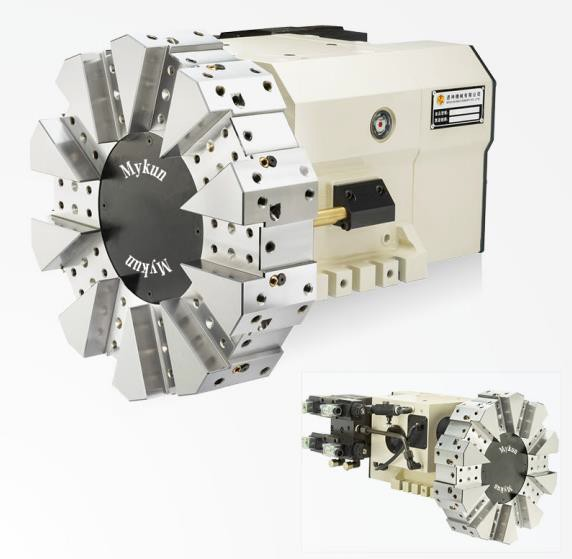

Установлена гидравлическая револьверная головка Mykun с кулачковым механизмом прерывистого действия и позиционирующим зубчатым диском.
Задняя бабка
Оснащена жёсткими направляющими. Пиноль выдвигается гидравлически, перемещение осуществляется суппортом, фиксация — ручная.
Схема задней бабки
Установлен полый гидравлический патрон диаметром 10 дюймов производства Jiahe (Тайвань). Это решение применяется в токарных станках с ЧПУ.
Схема гидравлического патрона
Обеспечивает стабильную работу станка в непрерывном режиме. Оборудована системой контроля давления.
Схема гидравлической станции
Централизованная автоматическая подача масла ко всем узлам. Есть сигнализация уровня масла.
Схема системы смазки
Раздельный охлаждающий бак упрощает очистку и удаление стружки. Используется центробежный насос с системой фильтрации охлаждающей жидкости.
Система ЧПУ
FANUC 0i-TF Plus с функциями диагностики, компенсации инструмента и расширенного управления.
Электрооборудование
Электрошкаф IP63, компоненты Schneider, теплообменник, самодиагностика, разъёмы авиационного типа. Пространство для расширения, аккуратная проводка.
Внешняя защита и эргономика
Полностью закрытая защита, защита от стружки и охлаждающей жидкости. Сервисные окна, удобный доступ к узлам, эргономичный пульт управления.
Схема транспортера для стружки
Автоматическая система бокового удаления стружки. Управляется через M-код. Обеспечивает чистоту и сокращает трудозатраты.
Наличие на складе
Zhejiang Jintang — китайский производитель токарных станков и фрезерных центров с ЧПУ. Завод площадью 200 му оснащён современным оборудованием и сертифицирован по ISO 9001, обеспечивая полный цикл: от разработки до послепродажного сервиса.
